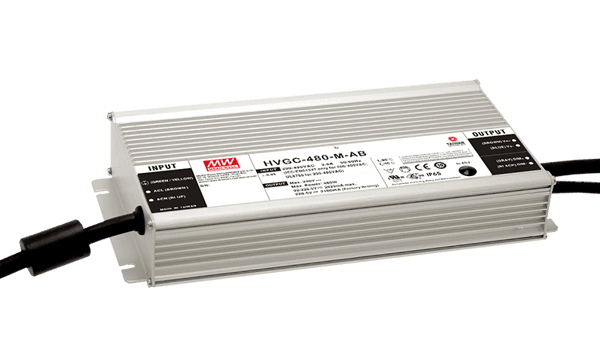

480W LED Treiber CP 2100mA / 228.5V, 3in1 Dimming
CHF 266.00 exkl. Mwst., zzgl. Versandkosten
Beschreibung
Der LED Treiber HVGC-480 mit 480W Konstantleistungsausgang ist ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit Konstantstrom. Der hohe Eingangsspannungsbereich von 180 bis 528Vac ermöglicht den Einsatz in Anwendungen mit 3-Phasennetz ohne Neutralleiter.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 0.6V=6% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 6kΩ =6% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 6% Duty Cycle=6% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 6% bis 100% vom eingestellten Ausgangsstrom.
Technische Daten
- Eingangsspannung 180 bis 528Vac
- Ausgangsstrom einstellbar mit eingebautem Potentiometer
- Erweiterter Arbeitsbereich durch Konstantleistungsdesign
- Ausgangsspannungsbereich HVGC-480-M: 92 – 228.5Vdc
- Strombereich für volle Leistung HVGC-480-M: 2100 – 2625mA
- Einstellbereich für Ausgangsstrom am Netzteil HVGC-480-M: 1050 – 2625mA
- Strom ab Werk auf 2100mA eingestellt
- Metallgehäuse mit IP65
- Eingebaute 3in1 Dimming Funktion (0-10V, 10V PWM Signal, Widerstand)
- Abmessungen 262 x 125 x 43.8mm (L x B x H)
Zusätzliche Information
| LED Konstantstrom | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
Datenblätter
| Datenblatt HVGC-480 Serie | PDF(1.04 MB) |
|---|---|
| Test Report HVGC-480-M | PDF(543.72 KB) |
| Installationsanleitung LED Treiber | PDF(1.2 MB) |
