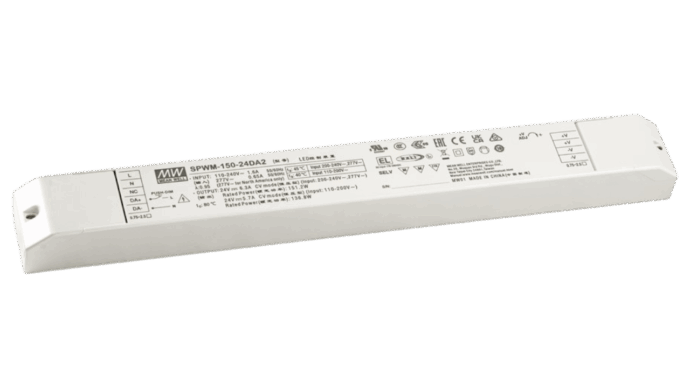

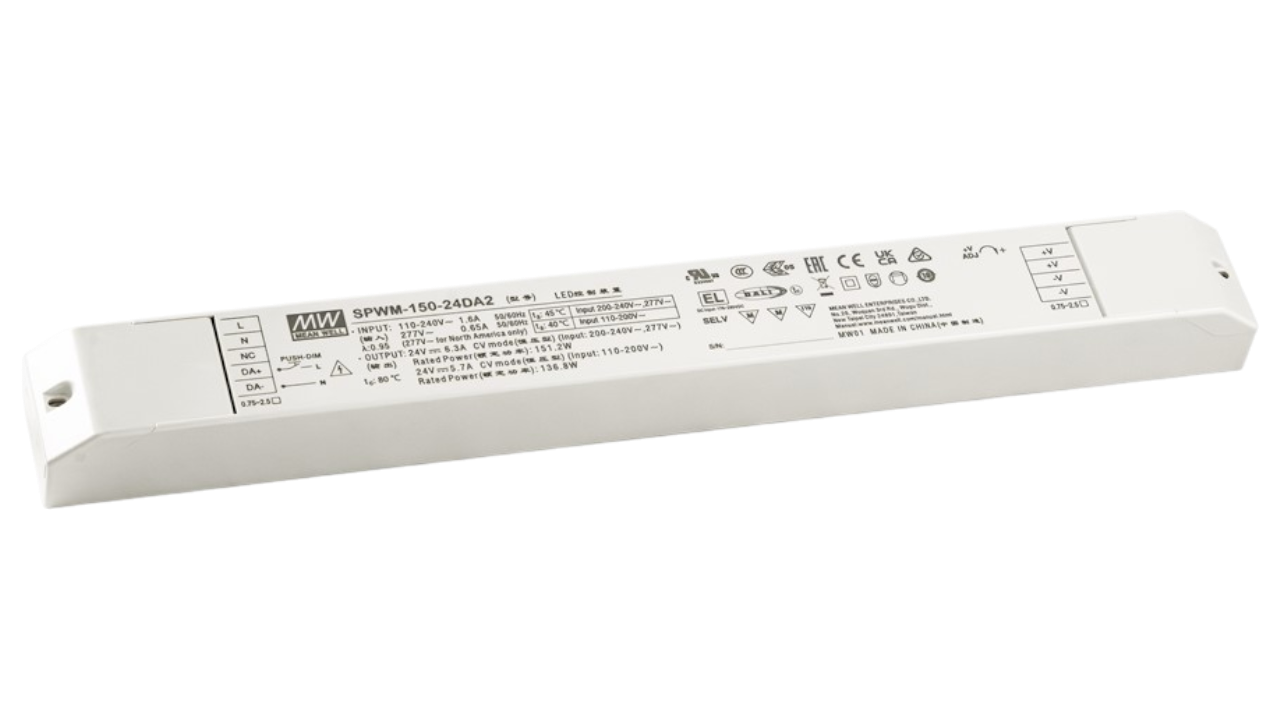

150W LED Netzteil mit PWM Ausgang 12V/12.5A, 3in1 Dimming

Name: SPWM-150-12 - MEAN WELL - 150W LED Netzteil mit PWM Ausgang 12V/12.5A, 3in1 Dimming
Brand: MEAN WELL
SKU: SPWM-150-12
Price: 65.60 CHF
Availability: InStock

CHF 65.60 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: SPWM-150-12

Lagerbestand:2 Sofort Lieferbar

Verpackung ab Werk: 30 Stück

Empfehlen:

Lieferzeitanfrage PDF drucken

Beschreibung

SPWM-150-12 ist ein LED Konverter mit PWM Ausgang und integrierter 3in1 Schnittstelle. Das Netzteil ist für den Betrieb von Konstantspannungs LED Anwendungen geeignet.

Ansteuerung

0/1-10V Signal (10V=100% Helligkeit, 6V=6% Helligkeit, 0V=Aus)
Widerstand (100kΩ=100% Helligkeit, 6kΩ =1% Helligkeit, 0kΩ=Aus)
10V PWM Signal (100% Duty Cycle=100% Helligkeit, 6% Duty Cycle=1% Helligkeit, 0% Duty Cycle=Aus)

Dimmbereich

Der lastunabhängige Dimmbereich ist 6% bis 100% der angeschlossenen Last.

Technische Daten

Stand-By-Verbrauch <0.5W
3in1 Dimming (Widerstand, PWM Signal, 0-10V, 1-10V)
Dimmbereich 6 bis 100%
Ausgangsspannung mit PWM Frequenz von 3.2kHz
EL Zulassung für Notstromsysteme
Schutzklasse II Treiber ohne Erdanschluss
Abmessungen 340x 38 x 28.5mm (L x B x H)

Zusätzliche Information

LED Konstantspannung

Ausgangsspannung (Vdc)	12
Leistung (W)	150
Ansteuerung	0-10V, 1-10V, Widerstand, PWM Ansteuerung
Dimmart	PWM
Kanäle	1
Anwendung	Single Color
Produktserie	SPWM
Ausgangsstrom (A)	12.5
Eingangsspannungsbereich (Vac)	110 bis 305
Länge (mm)	340
Breite (mm)	38
Höhe (mm)	28.5
IP Schutz	IP20
Anschluss	Schraubklemme
Weitere Funktionen	EL zertifiziert, Spannungseinstellung am Gerät
Hersteller	MEAN WELL

Wartungshilfen

LEDs

Wirkungsgrad typ.	92%
Herstellergarantie	5 Jahre

Datenblätter

Datenblatt SPWM-150 Serie	PDF(836.51 KB)
DVT Test Report SPWM-150-12	PDF(1.22 MB)
Installationsanleitung SPWM Serie	PDF(6.27 MB)

Downloads

3D Step Datei SPWM-150	Zip-Datei (514.07 KB)
