200W LED Netzteil mit PWM Ausgang 24V/8.3A, 3in1 Dimming

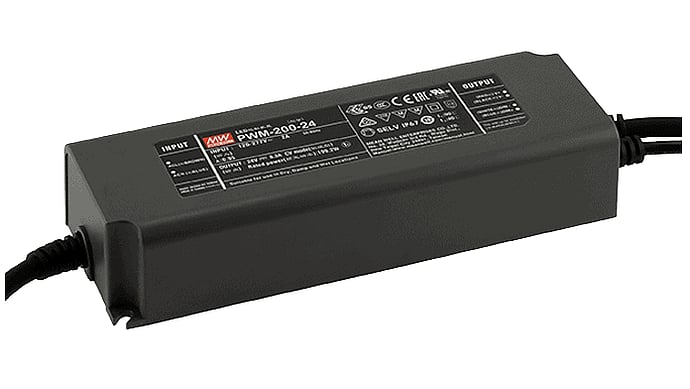

Name: PWM-200-24 - MEAN WELL - 200W LED Netzteil mit PWM Ausgang 24V/8.3A, 3in1 Dimming
Brand: MEAN WELL
SKU: PWM-200-24
Price: 78.70 CHF
Availability: InStock

CHF 78.70 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: PWM-200-24

Lagerbestand:6 Sofort Lieferbar

Verpackung ab Werk: 12 Stück

Empfehlen:

Lieferzeitanfrage PDF drucken

Beschreibung

PWM-200-24 ist ein LED Konverter mit PWM Ausgang und integrierter 3in1 Schnittstelle. Das Netzteil ist ausgelegt für den Betrieb von Konstantspannungs LED Anwendungen geeignet.

Ansteuerung

0/1-10V Signal (10V=100% Helligkeit, 0.6V=1% Helligkeit, 0V=Aus)
Widerstand (100kΩ=100% Helligkeit, 6kΩ =1% Helligkeit, 0kΩ=Aus)
10V PWM Signal (100% Duty Cycle=100% Helligkeit, 6% Duty Cycle=1% Helligkeit, 0% Duty Cycle=Aus)

Dimmbereich

Der lastunabhängige Dimmbereich ist 1% bis 100% der angeschlossenen Last.

Technische Daten

Stand-By-Verbrauch <0.5W
3in1 Dimming (Widerstand, PWM Signal, 0-10V, 1-10V)
Dimmbereich 1 bis 100%
Ausgangsspannung mit PWM Frequenz von 4kHz
EL Zulassung für Notstromsysteme
IP67 Design für kurzzeitiges Untertauchen
Schutzklasse II Treiber ohne Erdanschluss
Abmessungen 195 x 68 x 39.5mm (L x B x H)

Zusätzliche Information

LED Konstantspannung

Ausgangsspannung (Vdc)	24
Leistung (W)	200
Ansteuerung	0-10V, 1-10V, Widerstand, PWM Ansteuerung
Dimmart	PWM
Kanäle	1
Anwendung	Single Color
Produktserie	PWM
Ausgangsstrom (A)	8.3
Eingangsspannungsbereich (Vac)	110 bis 277
Länge (mm)	195
Breite (mm)	68
Höhe (mm)	39.5
IP Schutz	IP67
Anschluss	Kabel
Weitere Funktionen	EL zertifiziert
Hersteller	MEAN WELL

LEDs

Herstellergarantie	5 Jahre
Wirkungsgrad typ.	93%

Datenblätter

Datenblatt PWM-200 Serie	PDF(816.53 KB)
Absicherung LED Netzteile	PDF(29.09 KB)
Installationsanleitung Mean Well LED Treiber	PDF(1.2 MB)

Downloads

3D Step File PWM-200	Zip-Datei (415.38 KB)
