240W LED Treiber CV+CC 48V/5A, 3in1 Dimming

Artikelnr.: ELG-240-48B-3Y
Lagerbestand: (0)
Lieferzeitanfrage  PDF drucken

Beschreibung

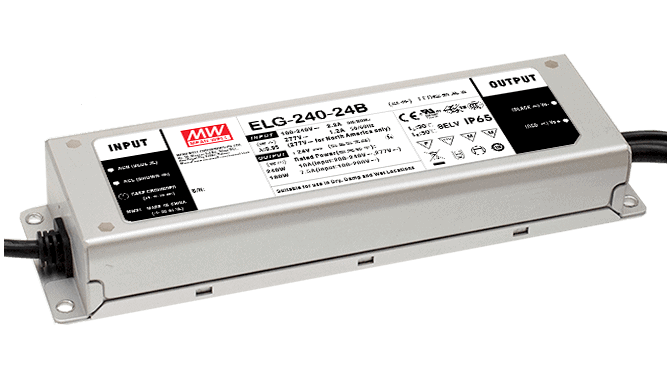

MEAN WELL ELG-240-48B-3Y ist ein LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel, mit 3in1 Dimming Funktion (dim-to-off).

Die “B” Versionen der ELG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 0/1-10V, PWM Ansteuerung oder Widerstand geregelt werden.

Ansteuerung

  • 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
  • Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
  • 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)

Dimmbereich

Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.

Technische Daten

  • Einsetzbar als Konstantspannungs- und als Konstantstromquelle
  • Eingebaute 3in1 Dimming Funktion (0-10Vdc, PWM, Widerstand)
  • Leerlaufstromverbrauch <0.5W
  • Lebensdauer >50’000 Stunden
  • IP67 Design, Geschützt gegen kurzzeitiges Untertauchen
  • Voll vergossen im Metallgehäuse
  • Betriebstemperaturbereich von -40°C bis +70°C
  • Abmessungen 244 x 71 x 37.5mm (L x B x H)

Zusätzliche Information

LED Konstantspannung
Ausgangsspannung (Vdc)

48

Leistung (W)

240

Ausgangsstrom (A)

5

Kanäle

1

Ansteuerung

0-10V, 1-10V, Widerstand, PWM Ansteuerung

Dimmart

Stromregelung

Anwendung

Single Color

Länge (mm)

244

Breite (mm)

71

Höhe (mm)

37.5

IP Schutz

IP67

Anschluss

Kabel

Eingangsspannungsbereich (Vac)

110 bis 277

Produktserie

ELG

Herstellergarantie

5 Jahre

Hersteller

MEAN WELL

Datenblätter

Datenblatt ELG-240 Serie PDF(509.09 KB)
Test Report ELG-240-48 PDF(923 KB)
Installationsanleitung Mean Well LED Treiber PDF(1.2 MB)

Downloads

3D Daten ELG-240 Serie Zip-Datei (207.1 KB)
