150W LED Treiber CV+CC 24V/6.25A, 3in1 Dimming + Vo/Io regelbar am Treiber
CHF 61.50 exkl. Mwst., zzgl. Versandkosten
Beschreibung

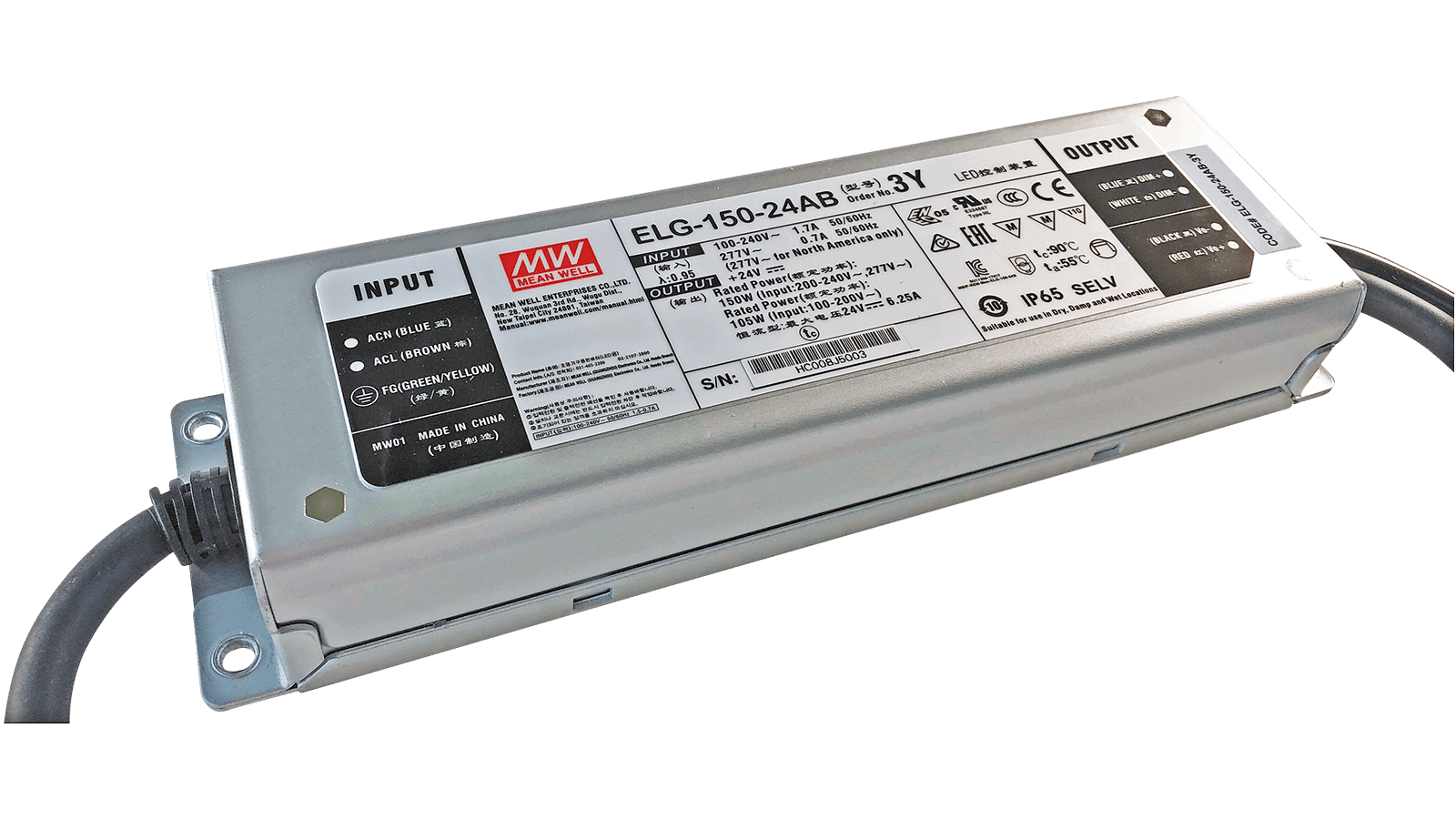

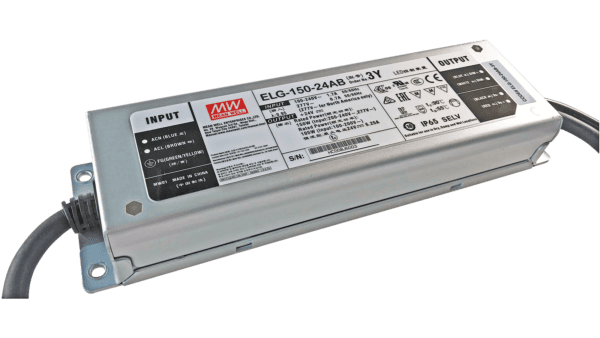

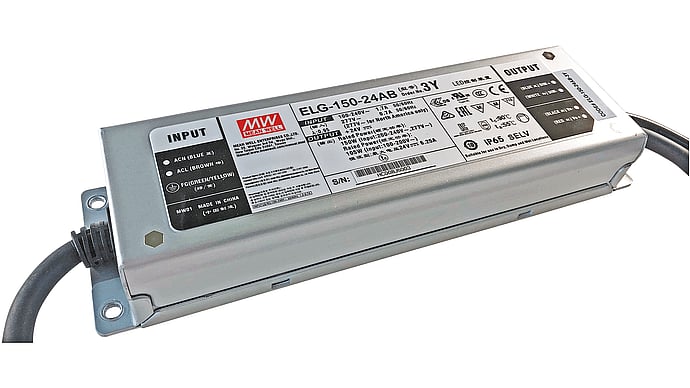

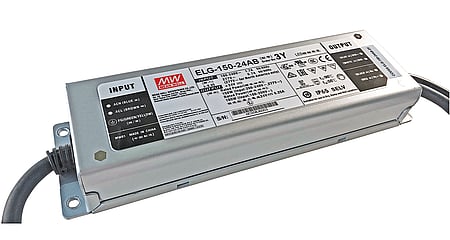

MEAN WELL ELG-150-24AB-3Y ist ein dimmbarer LED Treiber für den Einsatz als Konstantspannungs- oder Konstantstromquelle. Version mit Erdanschluss am Kabel. Strom- und Spannung kann am LED Treiber geregelt werden.
Die «AB» Version von der ELG Serie ist eine Kombination der bisherigen «A» und «B» Serien. Das Netzteil hat eine eingebaute 3in1 Dimming Schnittstelle und zusätzlich eine Regelmöglichkeit von Strom und Spannung am Gerät. Dadurch kann die Ausgangspannung erhöht werden um den Spannungsverlust über lange Leitungen auszugleichen.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% bezogen auf die Nominalleistung. Für ein gutes Dimm-Ergebnis empfehlen wir den LED Treiber mit mindestens 90% auszulasten.
Technische Daten
- Einsetzbar als Konstantspannungs- und als Konstantstromquelle
- Leerlaufstromverbrauch 0.5W
- Strom und Spannung am Treiber einstellbar
- Eingebaute 3in1 Dimming Funktion (dim-to-off)
- Lebensdauer >50’000 Stunden
- IP65 Design, Spritzwassergeschützt
- Voll vergossen im Metallgehäuse
- Betriebstemperaturbereich von -40°C bis +70°C
- Abmessungen 219 x 63 x 35.5mm (L x B x H)
Zusätzliche Information
| LED Konstantspannung | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
| More | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
Datenblätter
| Datenblatt ELG-150 | PDF(1.39 MB) |
|---|---|
| Test Report ELG-150-24 | PDF(343.43 KB) |
| Installationsanleitung Mean Well LED Treiber | PDF(1.2 MB) |
| Carbon Footprint declaration ELG-150-V-AB | PDF(74.1 KB) |
Downloads
| 3D Daten ELG-150 Serie | Zip-Datei (507.87 KB) |
|---|
Zubehör
-
ICL-16R
Einschaltstrombegrenzer (Version DIN-Rail), 23ACHF 36.0099 Sofort Lieferbar -
THB.387.AB3A
Rundstecker, 3p, Stift+Buchse, Schraubanschluss, Drahtschutz, D7-12mm, IP68CHF 11.00Lieferbar auf Bestellung -
P16NP104MAB15
100K Ohm Dimmregler linearCHF 16.0084 Sofort Lieferbar -
DAP-04-S01
DALI zu PWM KonverterCHF 40.409 Sofort Lieferbar -
ESB001.LED.230VAC
Einschaltstrombegrenzer (Version DIN-Rail), 43A, ultrakompaktCHF 65.7037 Sofort Lieferbar -
KAA-4R4V-10S
4 Kanal KNX Dimmaktor 0-10V / 1-10V, 10A pro Kanal, mit KNX SecureCHF 156.406 Sofort Lieferbar -
SLIM-CBU-DALI
Signalwandler CASAMBI zu DALI oder 0/1-10V, Eingang CASAMBI, Ausgang DALI oder 0/1-10VCHF 99.5026 Sofort Lieferbar
