DC/DC Leiterplattenmontage

1A DC/DC Wandler, Eingang 3…22V, Ausgang 0.6…12V/1A, LGA

CHF 2.50 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: RPL-1.0-CT
Lagerbestand: Nicht vorrätig
Verpackung ab Werk: 10 Stück
5+ CHF 2.50 CHF 2.40 (4% sparen)
10+ CHF 2.40 CHF 2.35 (5% sparen)
25+ CHF 2.35 CHF 2.30 (8% sparen)
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

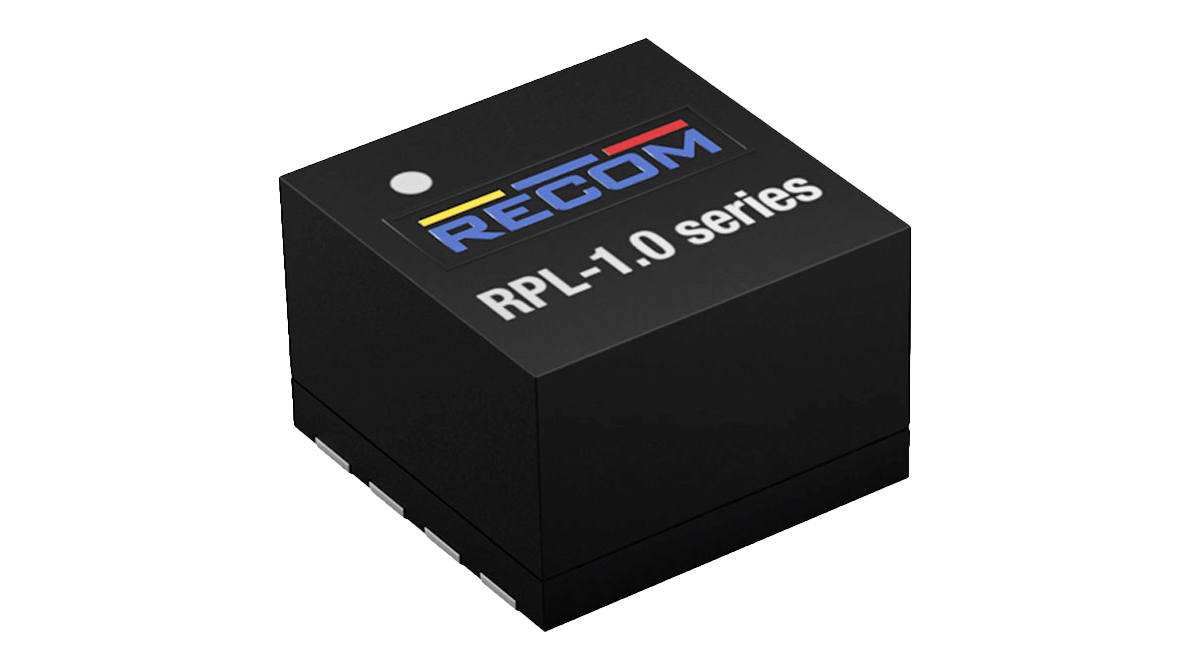

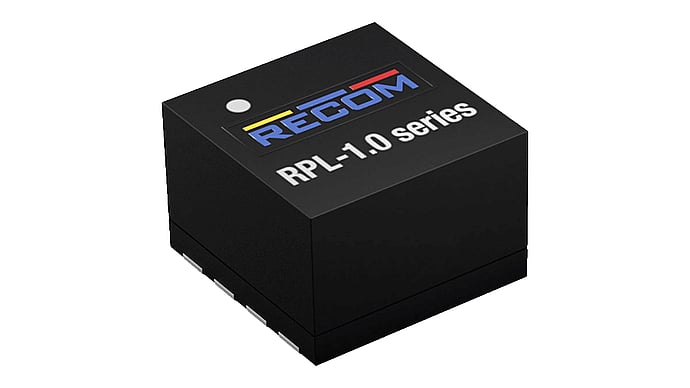

Der RPL-1.0 ist ein synchroner Abwärtswandler mit integrierter Induktivität in einem winzigen 3mm x 3mm x 2mm großen, thermisch optimierten LGA-Gehäuse. Der Eingangsbereich reicht von 3,0 bis 22VDC, so dass 3,3V, 5V und 12V Versorgungsspannungen verwendet werden können. Die Ausgangsspannung kann mit zwei Widerständen im Bereich von 0,6V bis 12V eingestellt werden. Der Ausgangsstrom beträgt bis zu 1A und ist vollständig gegen Dauerkurzschlüsse, Ausgangsüberstrom oder Übertemperaturfehler geschützt. Aufgrund des hohen Stroms und der geringen Größe eignet sich der RPL-1.0 ideal für bildgebende Systeme, dezentrale Stromversorgungsarchitekturen und tragbare batteriebetriebene Geräte in der Telekommunikation sowie für industrielle Anwendungen.

Technische Daten

  • Großer Eingangsbereich (3 – 22V)
  • Niedriges Profil 2mm
  • Kleine Grundfläche 3x3mm
  • Einstellbarer Ausgang 0,6 bis 12V
  • 1A Ausgangsstrom
  • Bis zu 125°C Umgebungstemperatur mit Derating
  • Integrierte Lösung
  • 3 Jahre Garantie

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

1.2, 1.5, 1.8, 2.5, 3.3, 5, 6.5, 7.2, 9, 12

Ausgangsspannungsbereich (Vdc)

0.6…12

Leistung (W)

12

Ausgangsstrom (mA)

1000

Eingangsspannung Nominal (Vdc)

3.3, 5, 9, 12, 15

I/O Isolation

nicht isoliert

Regulierung

Regulated

Bauform

LGA, SMD

Länge (mm)

3.0

Breite (mm)

3.0

Höhe (mm)

2.0

Hersteller

Recom

More
Eingangsspannungsbereich (Vdc)

3…22

Temperaturbereich

-40…+125°C

Wirkungsgrad typ.

84%

Datenblätter

Datenblatt RPL-1.0 PDF(826.48 KB)

Downloads

3D Step File RPL-1.0 Zip-Datei (37.11 KB)
