1.5W DC/DC Converter, Programmierbare Asymmetrische Ausgänge für IGBT/Si/SiC/Cascode GaN
CHF 7.15 exkl. Mwst., zzgl. Versandkosten
Beschreibung

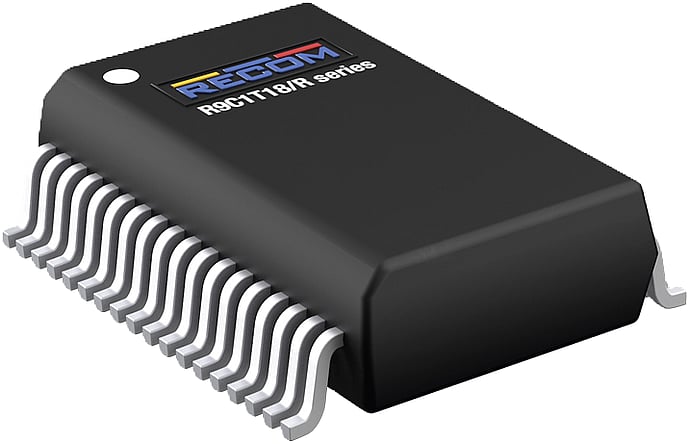

Der isolierte DC/DC-Wandler R9C1T18/R mit 1,5 W ist eine vielseitige Lösung für isolierte Gate-Bias-Spannungen, insbesondere für Transistoren wie IGBTs, Si- und SiC-MOSFETs und Kaskoden-GaNs. Dieser kompakte Wandler verfügt über einen weiten Eingangsspannungsbereich von 8,5 – 18VDC und programmierbare asymmetrischeAusgangsspannungen, die eine präzise Steuerung und Leistungsoptimierung für Leistungselektronikanwendungen gewährleisten. Mit hoher 5kVAC/1min Isolierung, 1,4kVDC Arbeitsspannung, einem hohen CMTI von 150kV/μs und einer bemerkenswerten Stabilität bis 150°C (>0,5W) bietet er eine überragende Zuverlässigkeit, selbst in rauen Hochleistungs- und Hochfrequenz-Schaltumgebungen. Die extrem niedrige Isolationskapazität von weniger als 3,5pF gewährleistet eine minimale Rauschausbreitung über die Isolationsbarriere. Alle diese außergewöhnlichen Eigenschaften sind in einem kompakten SMD-Formfaktor von 7,5 x 12,83 mm untergebracht, was ihn zu einer idealen Wahl für alle Anforderungen an isolierte Gate-Vorspannungen macht.
Technische Daten
- 1.5W isolierter DC/DC Wandler
- Programmierbare Asymmetrische Ausgangsspannungen
- Für IGBT/Si/SiC/Kaskoden-GaN-Gate- Treibervorspannungen
- Hohe 5kVAC/1min Isolierung mit 150kV/μs CMTI
- 1,5 W bei -40°C bis +120°C
- Weniger als 3,5pF Isolationskapazität
- Kompaktes 7,5×12,83mm SMD-Gehäuse
- 3 Jahre Garantie
Zusätzliche Information
| DC-DC Wandler | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| More | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
Datenblätter
| Datenblatt R9C1T18 | PDF(1.71 MB) |
|---|
Downloads
| 3D Step File R9C1T18 | Zip-Datei (269.17 KB) |
|---|
