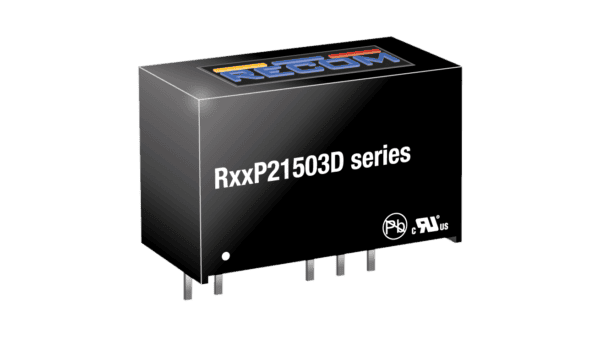

2W DC/DC Wandler, Eingang 24V +/-10%, Ausgang +15V/+66mA / -3V/-333mA, SIP7

CHF 10.00 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: R24P21503D
Lagerbestand:25 Sofort Lieferbar
Standardlieferzeit des Herstellers: 1 bis 2 Wochen für Mengen bis 1000 Stück
5+ CHF 10.00 CHF 9.70 (3% sparen)
10+ CHF 9.70 CHF 9.20 (8% sparen)
25+ CHF 9.20 CHF 9.00 (9% sparen)
50+ CHF 9.00 CHF 8.80 (11% sparen)
100+ CHF 8.80 CHF 8.55 (14% sparen)
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

SiC-Transistortreiber mit hoher Anstiegsgeschwindigkeit erfordern eine isolierte asymmetrische Versorgung von +20/-5V oder +15/-3V mit hoher Isolationsspannung und geringer Isolationskapazität. Die Serie RxxPxxyyD wurde speziell entwickelt, um diese anspruchsvolle Anforderung mit 6400VDC Isolation und <10pF Isolationskapazität zu erfüllen. Die DC/DC Wandler können für Treiberanwendungen mit gleicher Leistung (1W + 1W) oder gleichem Strom (1,6W + 0,4W) verwendet werden, da die Doppelausgänge über eine automatische Leistungsaufteilung verfügen. Der interne Transformator verwendet einen Potentiometer-Kern, um die Eingangs- und Ausgangswicklungen physisch zu trennen, und dennoch passt der Wandler in ein SIP7 Gehäuse nach Industriestandard. Es sind Eingangsspannungsoptionen von 5, 12, 15 oder 24 V verfügbar, und die RxxP2xxyyD-Serie ist gemäß dem neuesten UL/IEC62368-Standard sicherheitszertifiziert.

Technische Daten

  • Asymmetrische Ausgänge +20/-5V & +15/-3V für SiC-Treiberanwendungen
  • Qualifiziert mit 65kV/µs @ Vcommon mode =1KV
  • Asymmetrische Ausgänge +15/-9V für IGBT-Treiberanwendungen
  • Potentiometer-Transformator mit getrennten Wicklungen
  • Hohe 6,4kVDC-Isolierung in kompakter SIP7 Gehäuse
  • Niedrige Isolationskapazität (10pF max.)
  • Optionaler Schutz gegen Dauerkurzschluss
  • IEC/EN62368-1-zertifiziert, UL beantragt

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

+15/-3

Leistung (W)

2

Ausgangsstrom (mA)

+66/-333

Eingangsspannung Nominal (Vdc)

24

Eingangsspannungsbereich (Vdc)

21.6…26.4

Eingangsspannungsverhältnis

+/-10%

I/O Isolation

6400Vdc

Regulierung

Unregulated

Bauform

SIP7

Länge (mm)

19.5

Breite (mm)

9.8

Höhe (mm)

12.5

Anwendung

ITE/AV, Medical

Hersteller

Recom

More
Verpackungseinheit

25

Temperaturbereich

-40…+90°C

Wirkungsgrad typ.

82%

Datenblätter

Datenblatt RxxP2xxyy PDF(266.53 KB)

Downloads

3D Step File RxxP21503D Zip-Datei (21.84 KB)
