DC/DC Leiterplattenmontage

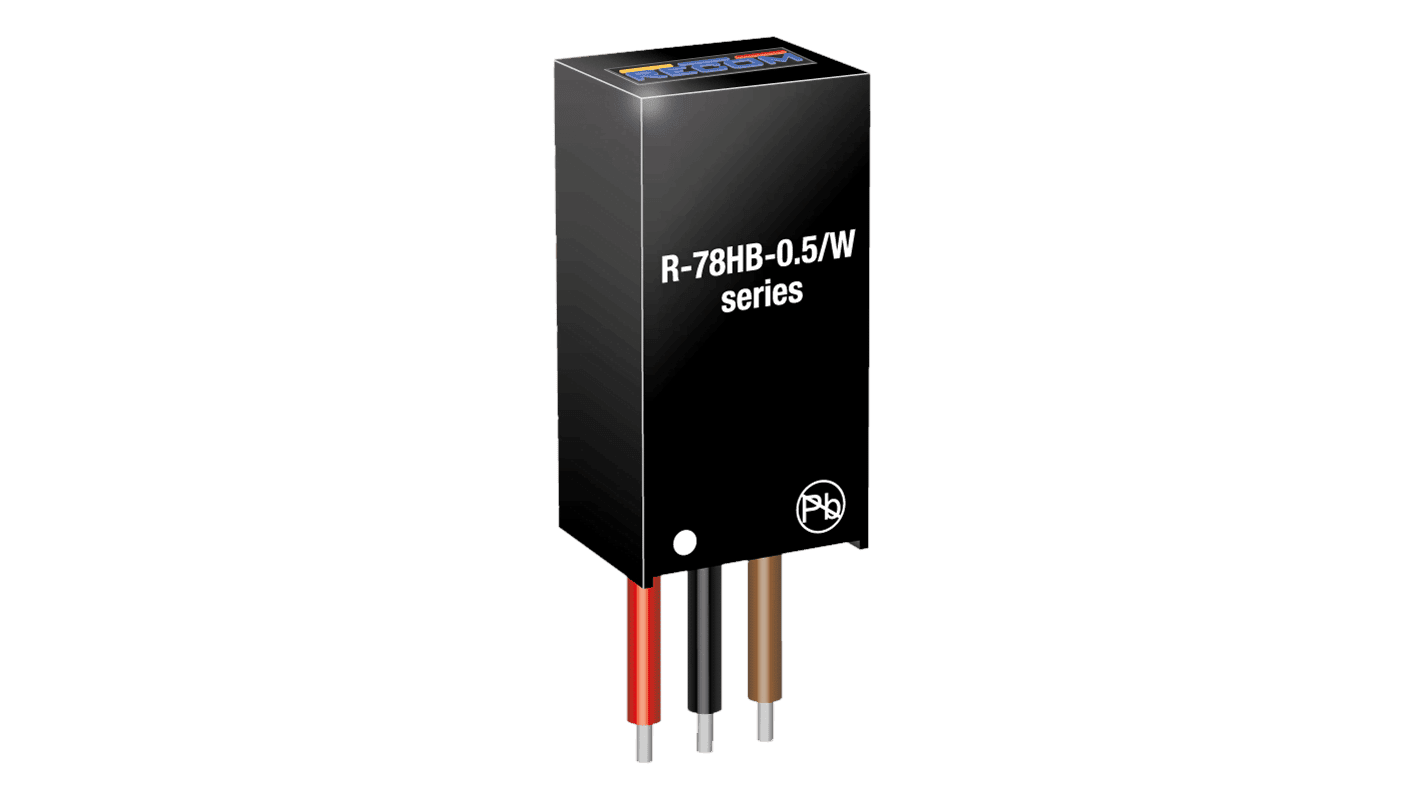

6W DC/DC Wandler, Eingang 17…72V, Ausgang 12V/500mA, SIP3

CHF 16.10 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: R-78HB12-0.5/W
Lagerbestand: Nicht vorrätig
Verpackung ab Werk: 42 Stück
Standardlieferzeit des Herstellers: 1 bis 2 Wochen für Mengen bis 1000 Stück
5+ CHF 16.10 CHF 15.35 (4% sparen)
10+ CHF 15.35 CHF 14.90 (7% sparen)
25+ CHF 14.90 CHF 14.65 (9% sparen)
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

Die Schaltregler der Serie R-78HBxx/W mit hohem Wirkungsgrad und bis 72V hohem Eingangsspannungsbereich eignen sich ideal als Ersatz für die Linearregler der Serie 78xx. Der Wirkungsgrad von bis zu 93 % bedeutet, dass nur sehr wenig Energie in Form von Wärme verschwendet wird, so dass keine Kühlkörper mit ihren zusätzlichen Platz- und Montagekosten erforderlich sind. Ein breiter Eingangsspannungsbereich ermöglicht die volle Nutzung der gespeicherten Energie von Standardbatterien mit 12, 24 und 36V sowie von COB-LED-Treibern. Es sind keine externen Komponenten erforderlich, um eine vollständig geregelte, kurzschlussfeste Versorgung herzustellen. Eine eingebaute Schutzdiode ermöglicht hohe kapazitive Lasten. Typische Anwendungen sind Hilfslüfter-Konstantspannungs-Stromversorgungen, die von Konstantstrom LED-Treibern gespiesen werden, sowie Industrie-, Luft- und Raumfahrt- und batteriebetriebene Anwendungen.

Technische Daten

  • Wirkungsgrad bis zu 93 %, keine Kühlkörper erforderlich
  • Hoher Spannungseingangsbereich, bis zu 72 V
  • Kurzschlussschutz, thermische Abschaltung
  • All-in-One Lösung, keine externen Komponenten erforderlich
  • IEC/EN60950-1 + AM:2 zertifiziert

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

12

Leistung (W)

6

Ausgangsstrom (mA)

500

Eingangsspannung Nominal (Vdc)

24, 36, 48

Eingangsspannungsverhältnis

4:1

I/O Isolation

nicht isoliert

Regulierung

Regulated

Bauform

SIP3

Länge (mm)

12.1

Breite (mm)

9.7

Höhe (mm)

24.0

Anwendung

ITE/AV

Hersteller

Recom

More
Eingangsspannungsbereich (Vdc)

17…72

Temperaturbereich

-40…+71°C

Wirkungsgrad typ.

93%

Datenblätter

Specification R-78HB-05 PDF(2.13 MB)

Downloads

3D Step File R-78HB-0.5W Zip-Datei (21.22 KB)
