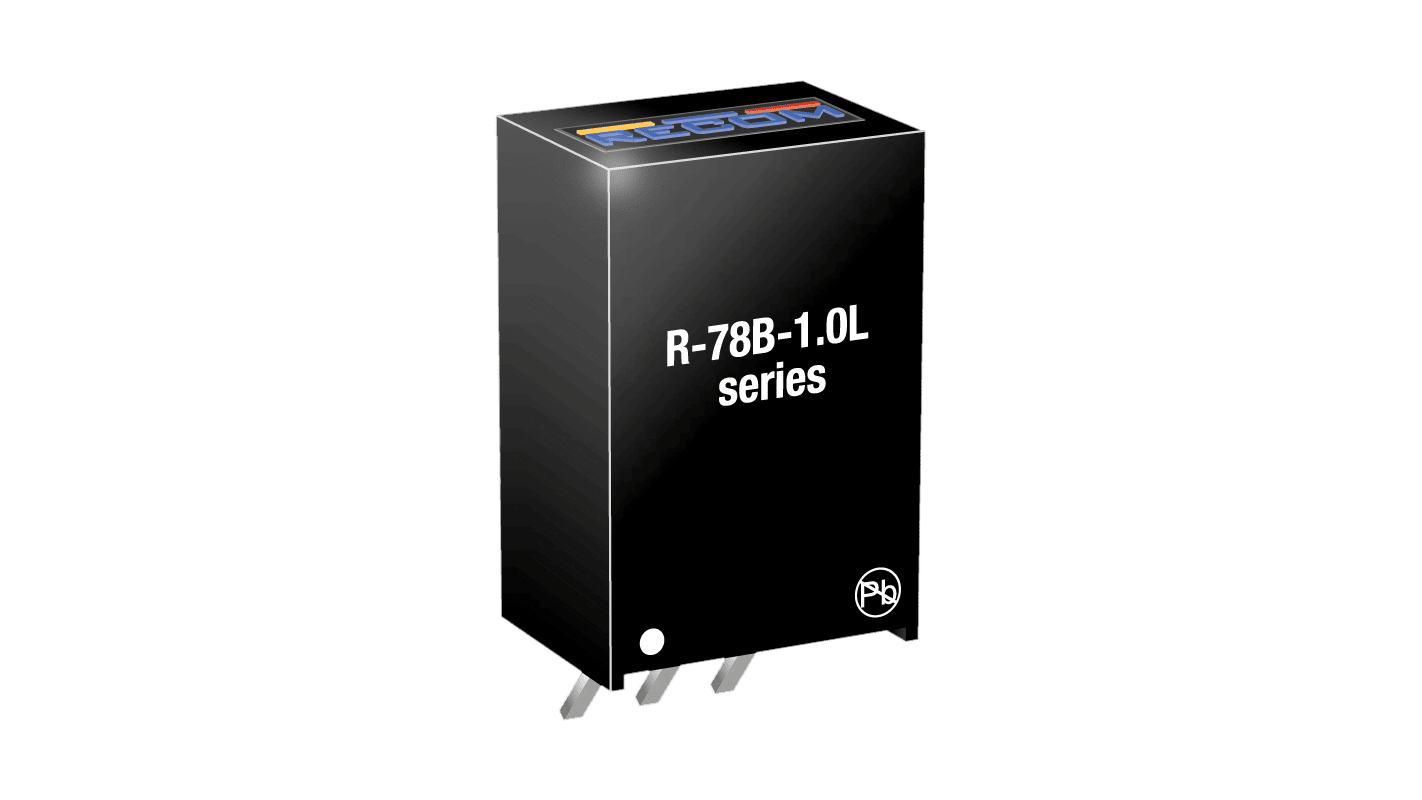

DC/DC Leiterplattenmontage

5W DC/DC-Wandler, Eingang 6.5…32V, Ausgang 5V/1000mA, SIP3

CHF 9.65 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: R-78B5.0-1.0L
Lagerbestand:42 Sofort Lieferbar
Verpackung ab Werk: 42 Stück
Standardlieferzeit des Herstellers: 1 bis 2 Wochen für Mengen bis 1000 Stück
5+ CHF 9.65 CHF 9.20 (4% sparen)
10+ CHF 9.20 CHF 8.90 (7% sparen)
25+ CHF 8.90 CHF 8.80 (8% sparen)
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

Die hocheffizienten Schaltregler der Serie R-78Bxx-1.0 eignen sich ideal als Ersatz für die 78xx-Linearregler und sind pinkompatibel. Der Wirkungsgrad von bis zu 97% bedeutet, dass nur sehr wenig Energie in Form von Wärme verschwendet wird, so dass keine Kühlkörper mit ihren zusätzlichen Platz- und Montagekosten erforderlich sind. Die L-Version mit 90°-Pins ermöglicht den direkten Ersatz von Lay-Flat-Reglern, bei denen die Bauhöhe eine wichtige Rolle spielt. Niedrige Ripple- und Rauschwerte und ein Kurzschluss-Eingangsstrom von typisch nur 10mA runden die Spezifikationen dieser vielseitigen Wandlerserie ab.

Technische Daten

  • Wirkungsgrad bis zu 97%, keine Kühlkörper erforderlich
  • Pin-out kompatibel mit LM78XX-Linien
  • Niedriges Profil (L/B/H=11,5 x 8,5 x 17,5mm)
  • Großer Eingangsbereich
  • Kurzschlussschutz, thermische Abschaltung
  • Geringe Restwelligkeit und Rauschen
  • “L”-Version mit 90°-Pins

Zusätzliche Information

DC-DC Wandler
Ausgangsspannung (Vdc)

5

Leistung (W)

5

Ausgangsstrom (mA)

1000

Eingangsspannung Nominal (Vdc)

9, 12, 15, 24

I/O Isolation

nicht isoliert

Regulierung

Regulated

Bauform

SIP3

Länge (mm)

11.5

Breite (mm)

8.5

Höhe (mm)

17.5

Hersteller

Recom

More
Eingangsspannungsbereich (Vdc)

6.5…32

Temperaturbereich

-40…+71°C

Wirkungsgrad typ.

93%

Datenblätter

Datenblatt R-78B-1.0 PDF(1.08 MB)

Downloads

3D Step File R-78B-1.0L Zip-Datei (45.23 KB)
