150W DC/DC Quarter Brick Wandler Input 9…75V, Ausgang 24V/6.25A

Name: IQB150W8-24 - MEAN WELL - 150W DC/DC Quarter Brick Wandler Input 9...75V, Ausgang 24V/6.25A
Brand: MEAN WELL
SKU: IQB150W8-24

Artikelnr.: IQB150W8-24

Lagerbestand: Lieferbar auf Bestellung

Für Preisanzeige bitte anmelden.

Empfehlen:

Lieferzeitanfrage PDF drucken

Beschreibung

Die IQB150W8-Serie bietet einen besonders breiten Eingangsspannungsbereich von 9 bis 75 VDC (8:1). Dadurch eignet sich ein einziges Modell für verschiedene Standard-Gleichspannungsnetze mit 12 V, 24 V, 36 V, 48 V oder 72 V.

Diese hohe Flexibilität ermöglicht den Einsatz desselben DC/DC-Wandlers in unterschiedlichen Anwendungen. Das reduziert die Variantenvielfalt, vereinfacht die Produktauswahl, verkürzt die Entwicklungszeit und erhöht gleichzeitig die Flexibilität bei der Systemauslegung sowie die Zuverlässigkeit im Betrieb.

Technische Daten

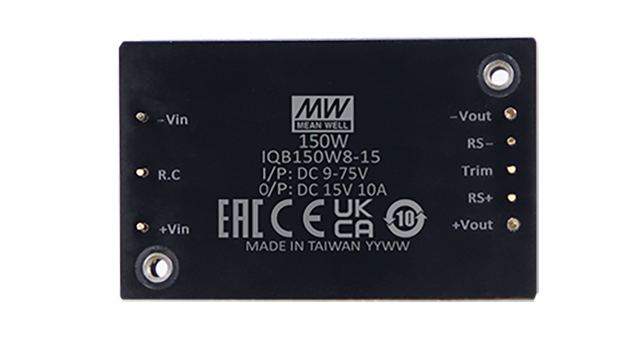

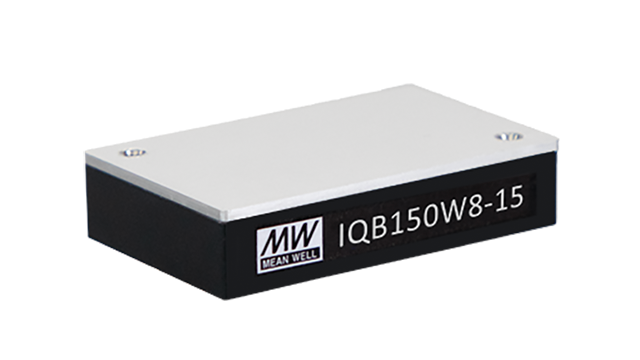

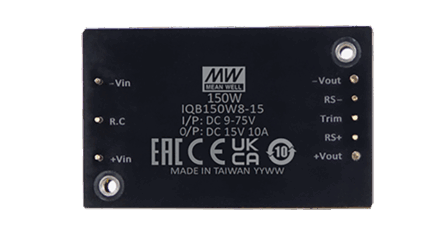

Quarter Brick Gehäuse
8:1 Eingangsbereich
Remote On/Off; Remote Sense
Keine Minimumlast benötigt
Schutzschaltung: Übertemperatur/Überspannung/Überstrom/Kurzschluss (kontinuierlich)
Trimbereich Ausgangsspannung +/- 10%

Zusätzliche Information

DC-DC Wandler

Ausgangsspannung (Vdc)	24
Leistung (W)	150
Ausgangsstrom (mA)	6250
Eingangsspannung Nominal (Vdc)	12, 15, 24, 36, 48, 72
Eingangsspannungsverhältnis	8:1
I/O Isolation	2200Vdc
Regulierung	Regulated
Weitere Funktionen	Remote ON/OFF, Remote sense, Voltage Trim
Bauform	Quarterbrick
Länge (mm)	36.8
Breite (mm)	57.9
Höhe (mm)	12.7
Anwendung	ITE/AV
Hersteller	MEAN WELL

Wartungshilfen

LEDs

Eingangsspannungsbereich (Vdc)	9…75
Herstellergarantie	3 Jahre
Wirkungsgrad typ.	86%
Temperaturbereich	-40…+90°C

Datenblätter

Datenblatt IQB150W8	PDF(372.63 KB)
DVT Test Report IQB150W8-24	PDF(328.84 KB)

Downloads

3D Daten IQB150W8	Zip-Datei (125.09 KB)
