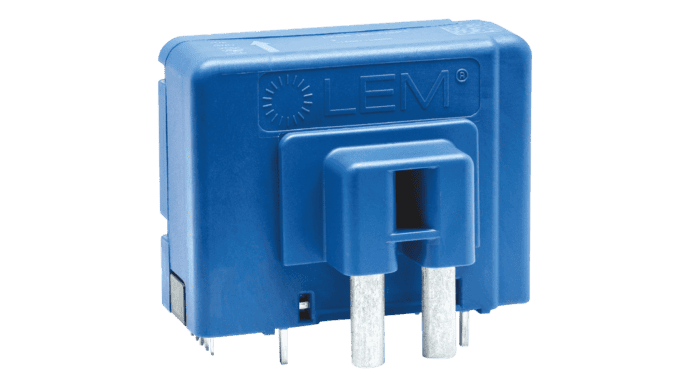

Stromwandler

Stromwandler 200A / DC, AC, Pulse / geringer Drift / hoher Messbereich

CHF 56.30 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: LZSR 200-TP-SP1
Lagerbestand: Nicht vorrätig
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

  • Messbereich bis zu 3 x dem primären Nennstrom (450A Peak für das 150A Modell LZSR 150-P/SP1)
  • 200A Nominalstromtypen
  • Leiterplattenmontage
  • ASIC basierende Closed Loop (C/L) Hall Effekt Technologie
  • Geringer Offsetdrift bis zu 3ppm/K von Vref (7 mal besser als die vorherige Generation von C/L Hall Effekt Stromwandler)
  • Einzigartiges, kompaktes Gehäuse für alle Bereiche (37,75 x 48,2 x 19,4mm)

Technische Daten

  • Betriebstemperaturbereich von -40°C bis +85°C
  • Unipolare Versorgungsspannung +5V
  • Interne Referenzspannungsausgang auf zusätzlichem Pin verfügbar
  • Überstromerkennungsausgang (Schwellwert auf 1.93 x Ipn eingestellt) als Standardoption auf zusätzlichem Print verfügbar
  • Erhältlich entweder mit Primärleiteröffnung (LZSR-P) oder mit integriertem Primärleiter (LZSR-TP)

Zusätzliche Information

Stromwandler
Primärstrom Ipn

200A

Primärsignal

AC + DC

Messbereich Ipm

+/-450A

Sekundäres Ausgangssignal

+2.5V +/-0.625V

Signalaufbereitung

Direktabbildend

Versorgung

+5Vdc

Genauigkeit

0.68%

Temperaturbereich

-40…+85°C

Frequenzbandbreite

DC…200kHz

Reaktionszeit (typ.)

2µs

Weitere Funktionen

Referenz IN/OUT, Überstromerkennung OVC

Gehäuse Montage

Leiterplatte

Anwendung

Industrie

More
Hersteller

LEM

Datenblätter

LZSR 200-TP-SP1 PDF(930.99 KB)

Downloads

3D Step File LZSR 200-TP-SP1 Zip-Datei (624.28 KB)
