Messwerkzeuge

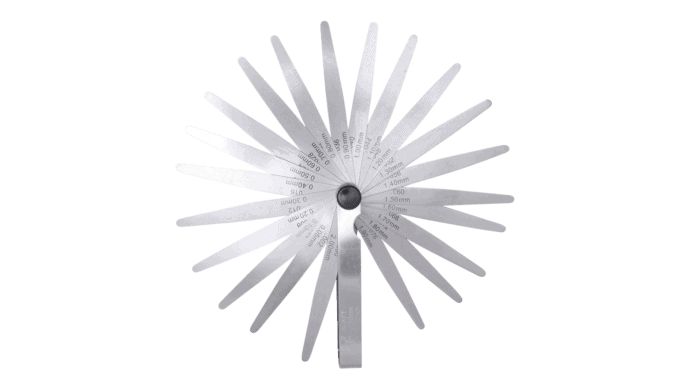

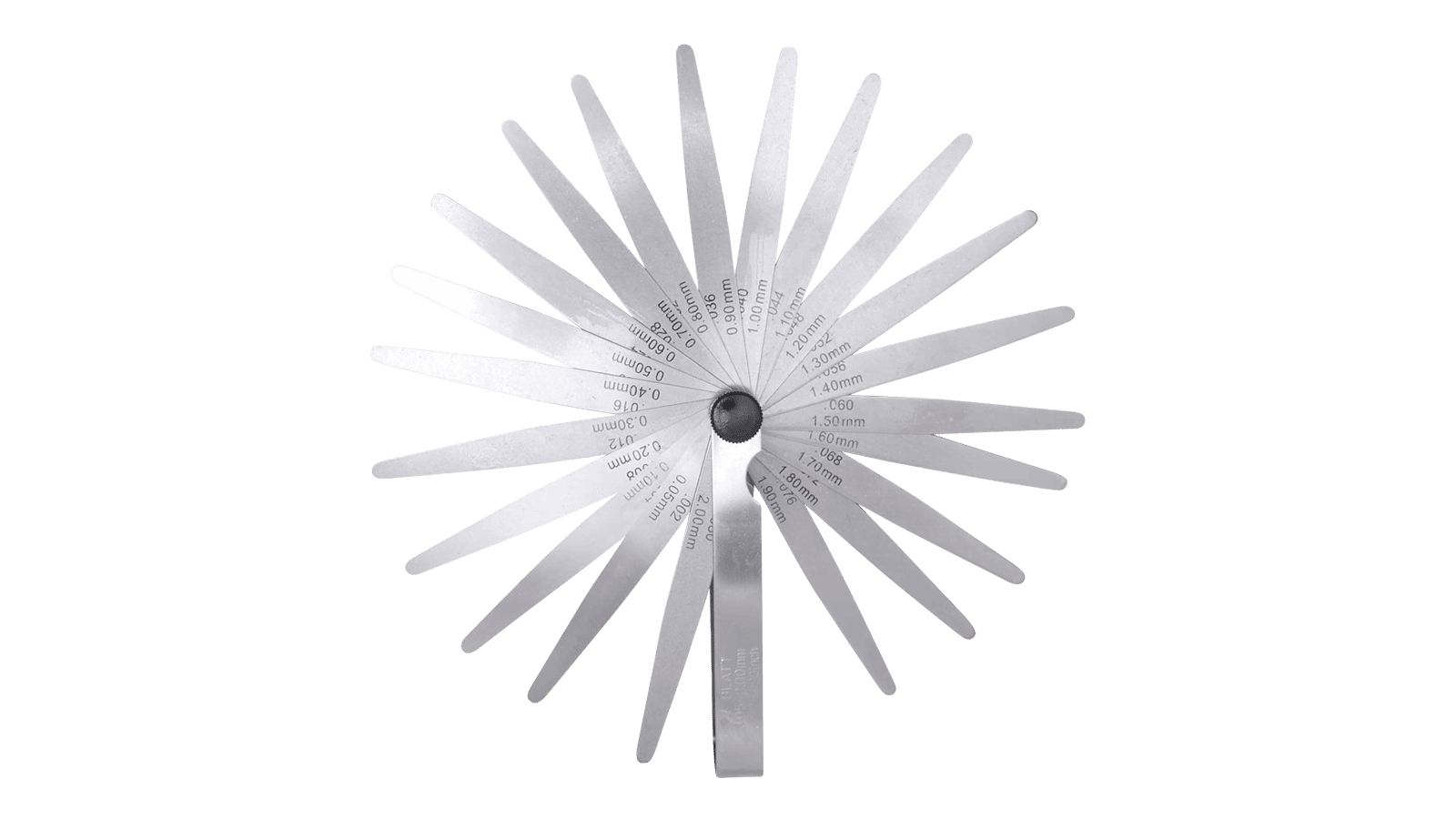

Fühlerlehre 21 Blatt

CHF 12.30 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: 7-515
Lagerbestand:2 Sofort Lieferbar
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

Mit den Fühlerlehren können Spaltmasse gemessen werden, sie besteht aus einem Satz (Fächer) gehärteter Blechstreifen mit unterschiedlicher Stärke. Prüf- und Messmittel sind mit die wichtigsten Werkzeuge und gehören auf jede Werkbank oder in jeden Werkzeugkoffer. Fühlerlehren benutzt man dort wo das Messen mit Messschiebern oder Messgeräten nicht möglich oder umständlich ist, oft beim Einstellen von elektrischen Kontaktschaltern.

T2 TOLERANZEN Tabelle, siehe unten. Auf folgende Fehler beim Messen sollten Sie achten um ein korrektes Messergebnis zu erzielen. Halten Sie Fühlerlehre sowie das zu messende Teil ruhig und gerade, verkanten sie diese nicht. Idealerweise haben Sie eine konstante Bezugstemperatur von 20 Grad Celsius, starke Temperaturschwankungen verändern die Messergebnisse. Bitte prüfen Sie Ihre Fühlerlehre regelmäßig auf Schäden, Macken, Einkerbungen und entfernen Sie Verschmutzungen umgehend.

Technische Daten

  • Messbereich von 0,05 bis 2,0 mm
  • 0,05 – 0,1 – 0,2 – 0,3 – 0,4 – 0,5 – 0,6 – 0,7 – 0,8 – 0,9 – 1,0 – 1,1 – 1,2 – 1,3 – 1,4 – 1,5 – 1,6 – 1,7 – 1,8 – 1,9 – 2,0
  • Angaben in mm und inch
  • Toleranz gemäss T2 (siehe Inhalt)
  • INOX rostfreier Qualitätsstahl
  • konische Blattform
  • Deckblatt vernickelt mit Feststellschraube
  • Gesamtlänge 100 mm
  • Gewicht 190 g

INHALT

T2 TOLERANZEN

  • Nenndicke 0,05 +/- 0,004 mm
  • Nenndicke 0,10 +/- 0,005 mm
  • Nenndicke 0,20 +/- 0,008 mm
  • Nenndicke 0,30 +/- 0,009 mm
  • Nenndicke 0,40 +/- 0,012 mm
  • Nenndicke 0,50 +/- 0,014 mm
  • Nenndicke 0,60 +/- 0,014 mm
  • Nenndicke 0,70 +/- 0,017 mm
  • Nenndicke 0,80 +/- 0,019 mm
  • Nenndicke 0,90 +/- 0,022 mm
  • Nenndicke 1,00 +/- 0,024 mm
  • Nenndicke 1,10 +/- 0,024 mm
  • Nenndicke 1,20 +/- 0,024 mm
  • Nenndicke 1,30 +/- 0,028 mm
  • Nenndicke 1,40 +/- 0,028 mm
  • Nenndicke 1,50 +/- 0,028 mm
  • Nenndicke 1,60 +/- 0,033 mm
  • Nenndicke 1,70 +/- 0,033 mm
  • Nenndicke 1,80 +/- 0,033 mm
  • Nenndicke 1,90 +/- 0,035 mm
  • Nenndicke 2,00 +/- 0,035 mm

Zusätzliche Information

Messwerkzeug
Hersteller

BERNSTEIN

Werkzeugart

Fühlerlehre
