M23 Leistung Kontakteinsatz (w), 9-polig (5+3+PE) Crimpeinsatz ohne Kontakte
CHF 9.35 exkl. Mwst., zzgl. Versandkosten
Beschreibung
Hummel Buchseneinsatz – M23 Signal 9-polig (5+3+PE), Crimpeinsatz ohne Kontakte
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Anschlussart: Crimpen
- Polzahl: 9

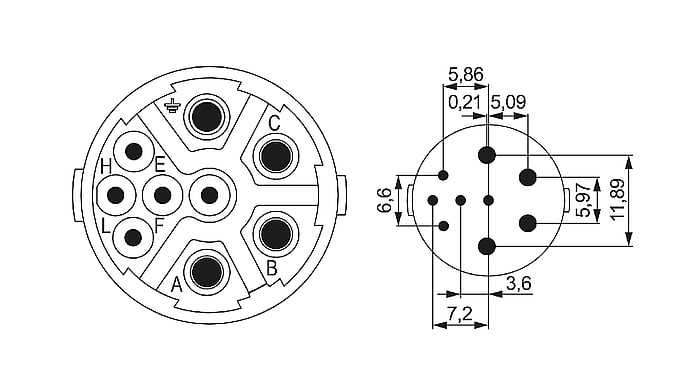

- Polbild: 5 + 3 + PE
- Kodierung: A, B, C, E, F, G, H, L, PE
- Einsatz: Buchse
- Farbe Kontakteinsatz: blau
- Material Isolierkörper: PA 6, PBT
- Anzahl der Kontakte Signal: 5
- Anzahl der Kontakte Leistung: 3
- Anzahl der Kontakte PE: 1
- Kontakt-Ø Signal: 1 mm
- Kontakt-Ø Leistung: 2 mm
- Anschlussquerschnitt Signal:0,14 – 1,5 mm²
- Anschlussquerschnitt Leistung: 0,75 – 4 mm²
- Nennstrom Signal: 8 A
- Nennstrom Leistung: 28 A
- Nennspannung bei Verschmutzungsgrad 3 Leistung: 600 V~
- Prüfspannung Signal: 2500 V~
- Prüfspannung Leistung: 4000 V~
- Isolationswiderstand Signal: > 10^13 Ω
- max. Übergangswiderstand Signal: 3 mOhm
- max. Übergangswiderstand Leistung: 3 mOhm
- Temperaturbereich: -40°C…+125°C
- Verschmutzungsgrad: 3
- Entflammbarkeit: V-0 (UL 94)
- passende Signalkontakte: 7010941002, 7010941022
- passende Leistungskontakte: 7010942002, 7010942012
- passende PE-/FE-Kontakte: 7010942002, 7010942012
// In den Gehäusen 7621*/7623* sind Kontakteinsätze 708490910* nur mit reduzierten elektrischen Werten verwendbar. Prüfspannung [V~]: 2500V / Bemessungsspannung – Leistung [V~] CAT III für die ausschließliche Verwendung in geerdeten Netzen: 300V/520V.
Fehler und technische Änderungen vorbehalten
