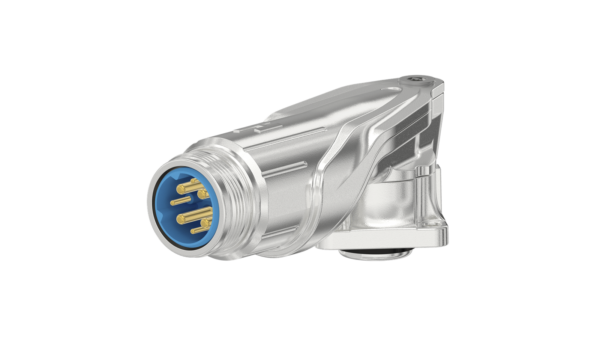

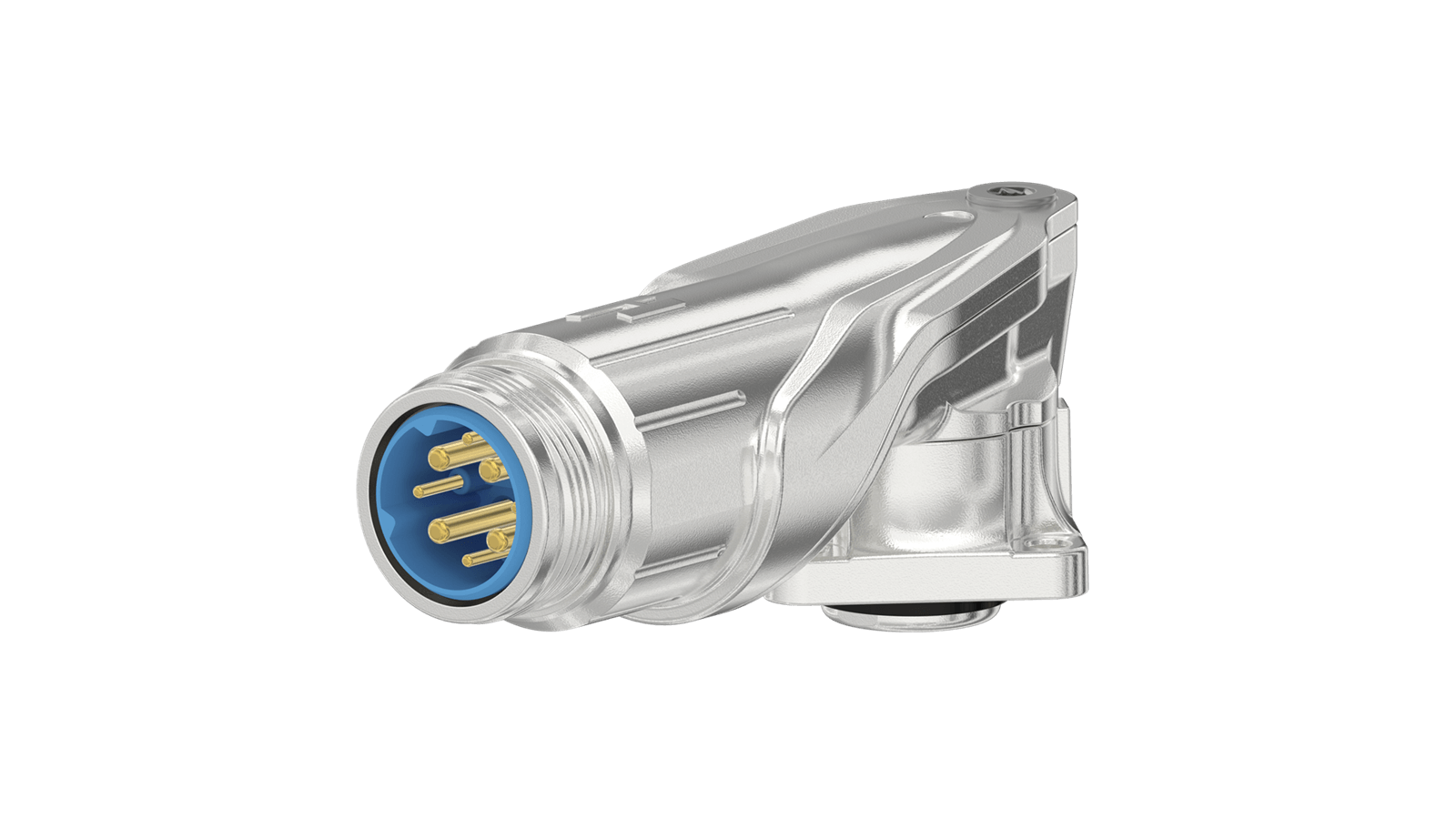

Gehäuse M16 Gerätesteckverbinder abgewinkelt
Gehäuse M16 Gerätesteckverbinder abgewinkelt – Bild 2

Gehäuse M16 Gerätesteckverbinder abgewinkelt

Verkaufspreis (VP) pro 1 Stück

CHF 12.40 exkl. Mwst., zzgl. Versandkosten

Artikelnr.: n. a.
Verpackung ab Werk: 25 Stück
Voraussichtliche Lieferzeit: 2 Wochen
WunschlisteWunschliste
Wunschliste
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

M16 Gerätesteckverbinder abgewinkelt (Nur Gehäuse, exkl. Einsatz und Kontakte)
Das M 16 Stecksystem von HUMMEL ist bei Anwendern traditionell sehr beliebt. Der Grund dafür ist die große Leistungsfähigkeit bei geringstem Platzbedarf.

Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
//  riesige Anzahl von Kombinationsmöglichkeiten
//  einheitliche Konfektionierung
//  einfache Disposition
//  minimierte Lagerhaltung
//  Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
//  Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
//  Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
//  Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
//  Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.

Technische Daten

  • Gehäusebauform: Geräte abgewinkelt
  • Material Gehäuse: Zink-Druckguss
  • Ausführung: abgewinkelt
  • Außengewinde steckseitig: M16 x 0.75
  • Verriegelungsart: TWILOCK, Verschrauben
  • Schirmung: ungeschirmt
  • Material Dichtungen/O-Ringe: FKM (FPM), NBR
  • Drehbar: 315°

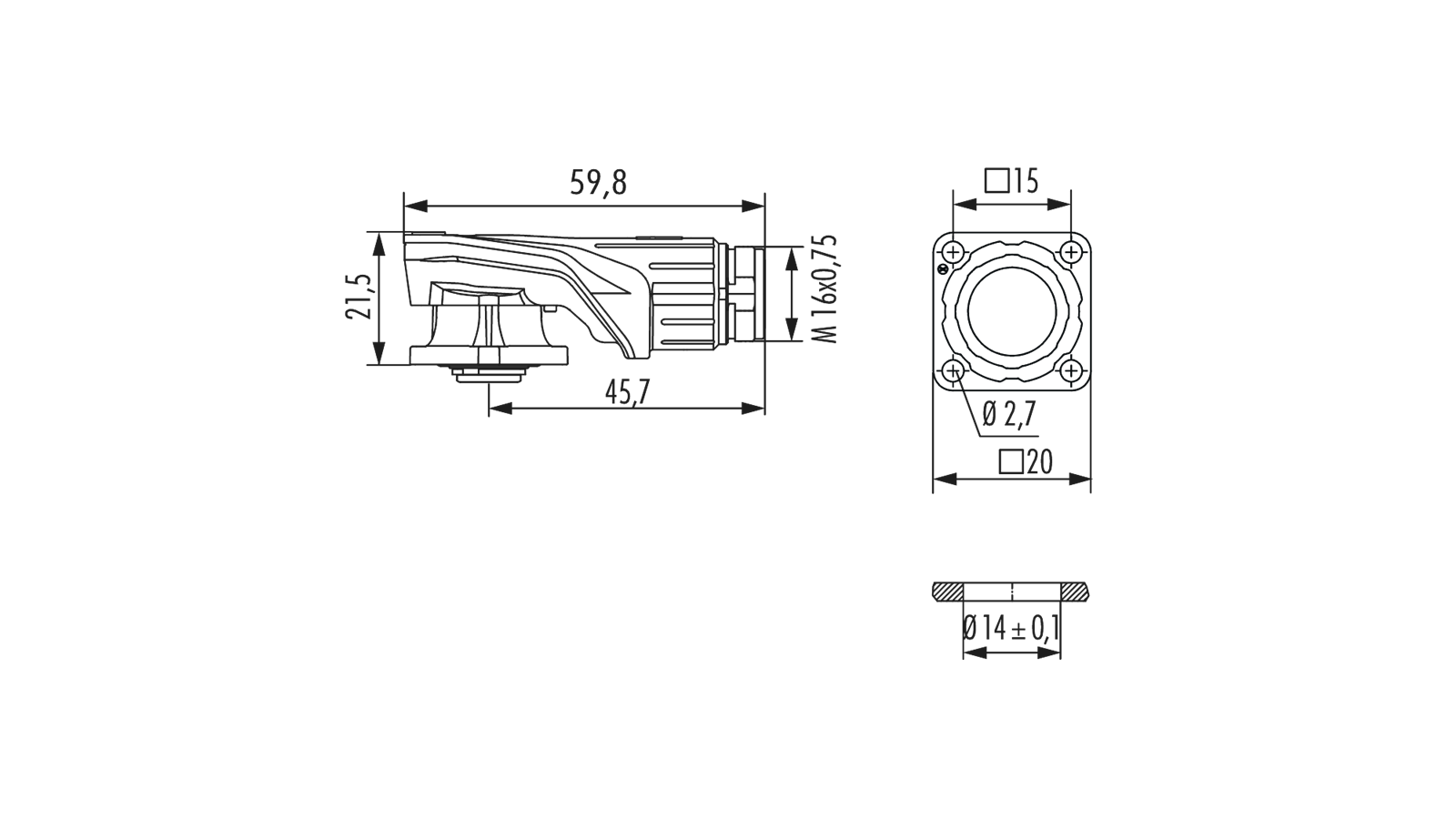

  • Einbaumaße: 59.8 x 21.5 x 20 mm
  • Flansch: 20 x 20 mm / 25 x 25 mm
  • Lochabstand: 15 mm / 19.8 mm
  • Lochdurchmesser: 4x Ø 2.7 mm
  • Inbus/Torx: T10
  • Schutzart: IP67 / 69K
  • Temperaturbereich: -40°C bis +125°C

Fehler und Technische Änderungen vorbehalten

Zusätzliche Information

Rundsteckverbinder
Produkt

Kabelstecker

IP Schutz

IP67, IP69K

Zertifikate

CSA, UR, VDE

Temperaturbereich

-40…+125°C

Hersteller

Hummel
LEDs
More
Serie

M16 Gehäuse Gerätesteckverbinder

Datenblätter

Datenblatt 7843200010 PDF(208.79 KB)
Datenblatt 7843300010 PDF(212.33 KB)
