Einsätze & Kontakte
M16 Kontakteinsatz 12+3polig ohne Crimpkontakte
Verkaufspreis (VP) pro 1 Stück
CHF 7.15 exkl. Mwst., zzgl. Versandkosten
Artikelnr.:
7003985101
Lagerbestand:122 Sofort Lieferbar
Verpackung ab Werk:
25 Stk
Beschreibung
Hummel Stifteinsatz – M16 12+3 (m), ohne Crimpkontakte
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Anschlussart: Crimpen
- Polzahl: 15

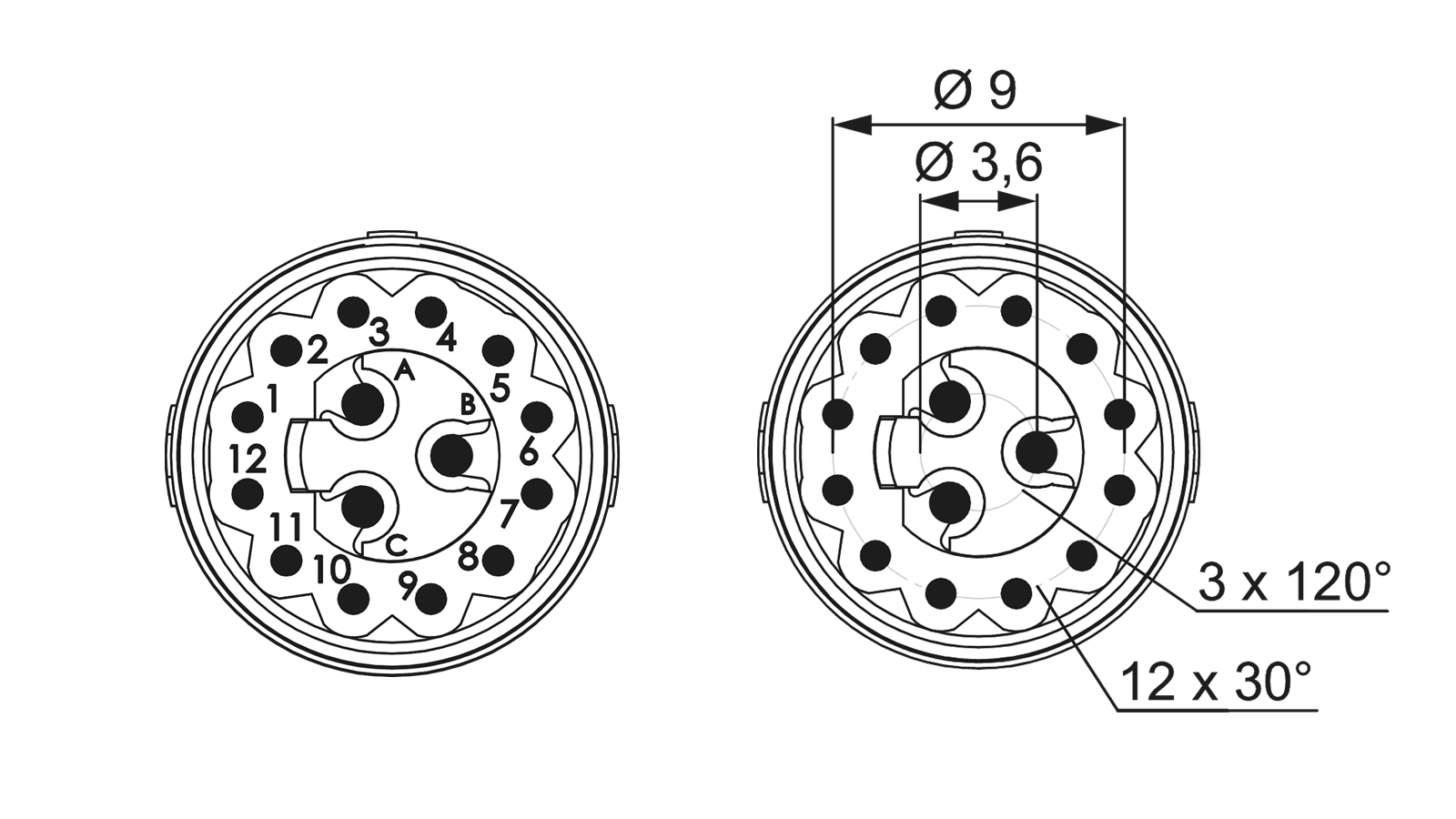

- Polbild: 12+3
- Einsatz: Stift
- Farbe Kontakteinsatz: weiss
- Material Isolierkörper: PA 6, PBT
- Anzahl der Kontakte Signal: 12
- Anzahl der Kontakte Leistung: 3
- Kontakt-Ø Signal: 0.8 mm
- Kontakt-Ø Leistung: 1.25 mm
- Anschlussquerschnitt Leistung: 0,5 – 1,5 mm²
- Nennstrom Signal: 3A
- Nennstrom Leistung: 10A
- Nennspannung bei Verschmutzungsgrad 3 Signal: 24 V~
- Nennspannung bei Verschmutzungsgrad 3 Leistung: 60 V~
- Prüfspannung Signal: 400 V~
- Prüfspannung Leistung: 840 V~
- Isolationswiderstand Signal: > 10^8 Ω
- Isolationswiderstand Leistung: > 10^8 Ω
- max. Übergangswiderstand Signal: 3 mOhm
- Temperaturbereich: -40°C…+125°C
- Verschmutzungsgrad: 3
- Entflammbarkeit: V-0 (UL 94)
// Crimpeinsatz ohne Kontakte
Fehler und technische Änderungen vorbehalten
Zusätzliche Information
| LEDs | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| More | ||||||||||||||||
|
||||||||||||||||
Datenblätter
| Datenblatt 7.003.985.101 | PDF(209.72 KB) |
|---|---|
| Anleitung Crimpen, Montieren, Demontieren | PDF(99.29 KB) |
| Katalogauszug M16 Einsätze | PDF(648.26 KB) |
