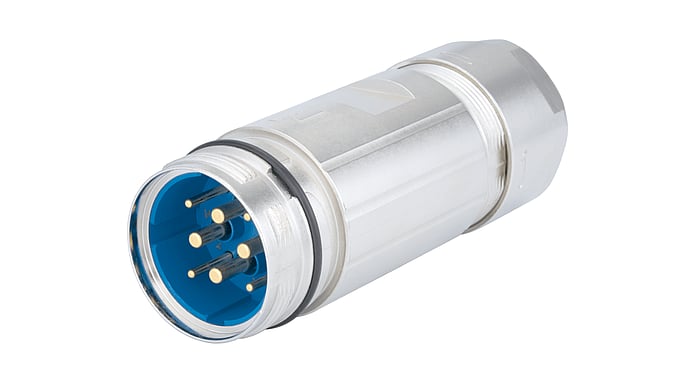

Boîtier M40 Puissance Connecteur d'accouplement 4 + 3 + PE
CHF 118.75 hors TVA, frais de port en sus
Description
M40 Puissance connecteur d'accouplement 4 + 3 + PE (boîtier y compris insert pour broches, contacts exclus)
La série de connecteurs M 40 est adaptée aux courants élevés et est utilisée de préférence pour les applications d'entraînement lourdes. Le boîtier métallique de haute qualité répond à toutes les exigences d'un environnement industriel difficile et convainc par sa longue durée de vie.
.
// convient pour les applications à courant fort
// protection CEM sûre
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Type de boîtier : Couplage
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Utilisation : stylo
- Version : à visser
- Filetage mâle côté connecteur : M40 x 1,5
- Ø de la vis moletée côté entrée : 40 mm
- Type de verrouillage : à visser
- Blindage : blindé
- Type de joint : joint torique
- Matériau des joints/bagues : FKM (FPM), NBR
- ouverture de clé (SW1/SW2) : 40/38 mm
- Diamètre du câble : 13-18 mm / 17-24 mm / 21-28 mm
- longueur (L) : 118 mm
- Plage de température : -40°C...+125°C
- Degré de pollution : 3
- Degré de protection : IP67 / 69K
- Type de connexion : sertissage
- Nombre de pôles : 8
- Image des pôles : 4 + 3 + PE
- couleur de l'insert de contact : bleu
- Matériau du corps isolant : PBT
Sous réserve d'erreurs et de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||
| LEDs | ||||||||||||||
|
|
||||||||||||||
| More | ||||||||||||||
|
||||||||||||||
Fiches techniques
| Fiche technique 7.720.643.000 | PDF(299.03 KB) |
|---|---|
| Extrait du catalogue M40 Performance | PDF(213.19 KB) |
