Boîtier M23 Connecteur coudé orientable
CHF 57.05 - CHF 69.90
Description

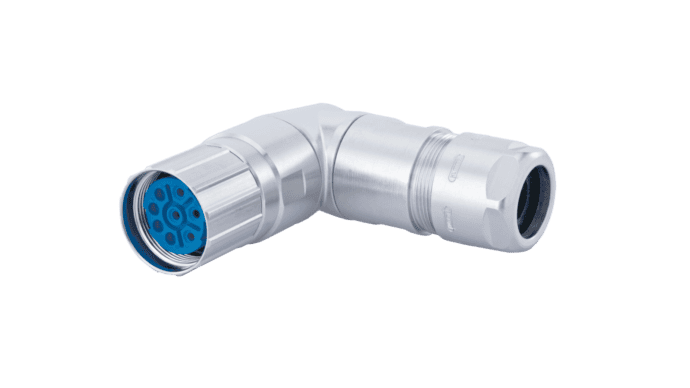

Connecteur coudé M 23, orientable (boîtier uniquement, insert et contacts exclus)
Robuste, polyvalente et facile à monter : telles sont les caractéristiques de la HUMMEL M23 HUMMEL. De nombreux boîtiers, inserts et contacts peuvent être combinés au sein de la famille de produits. Cela rend le système extrêmement variable et utilisable pour presque toutes les applications.
Les caractéristiques mécaniques et électriques de la série de connecteurs M23 sont exceptionnelles et prouvent une compatibilité industrielle absolue.
M 23 Puissance, M 23 Hybride
Le connecteur de puissance classique M 23 est en mesure de couvrir un large éventail d'applications. Avec des inserts à 6, 8 ou 9 pôles et des caractéristiques de puissance
de jusqu'à 28 A / 600 V, ce système enfichable est capable de relever presque tous les défis.
// transmission de puissance élevée
// fermeture rapide à vis ou TWILOCK / TWILOCK-S
// nombreux types de boîtiers
.
C'est ainsi que fonctionne le système HUMMEL :
// Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
// Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
// Choisir l'insert approprié (insert à broche ou insert à douille) >voir accessoires
// Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.
Données techniques
- Matériau du boîtier : laiton, zinc moulé sous pression
- Matériau de la surface du boîtier : nickelé
- Filetage intérieur côté connecteur : M23 x 1
- Ø de l'écrou moleté côté connecteur : 27.2 mm
- Type de verrouillage : à visser
- Blindage : blindé
- Matériau des joints/bagues : NBR
- Diamètre du câble : 7-12 mm / 11-17 mm
- Plage de température : -40°C à +125°C
- Degré de protection : IP67 / 69K
Sous réserve de modifications techniques
Information supplémentaire
| Connecteurs circulaires | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
| LEDs | ||||||||||||||||||
|
|
||||||||||||||||||
| More | ||||||||||||||||||
|
||||||||||||||||||
Fiches techniques
| 7.576.500.000 | PDF(85.6 KB) |
|---|---|
| 7.576.600.000 | PDF(85.61 KB) |
