Inserts & contacts M23

M23 Puissance Insert de contact (w) 8 pôles (4+3+PE), insert à sertir sans contacts

Prix de vente (PV) par 1 pièce

CHF 6.60 hors TVA, frais de port en sus

Référence de l'article : 7084943122
Stock disponible :14 Disponible immédiatement
Emballage départ usine : 25 pièces
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

Insert femelleHummel - signal M23 8 pôles (4+3+PE), insert à sertir sans contacts
.
Autres produits et modèles HUMMEL non publiés sur demande.

Données techniques

  • Type de connexion : sertissage
  • Nombre de pôles : 8

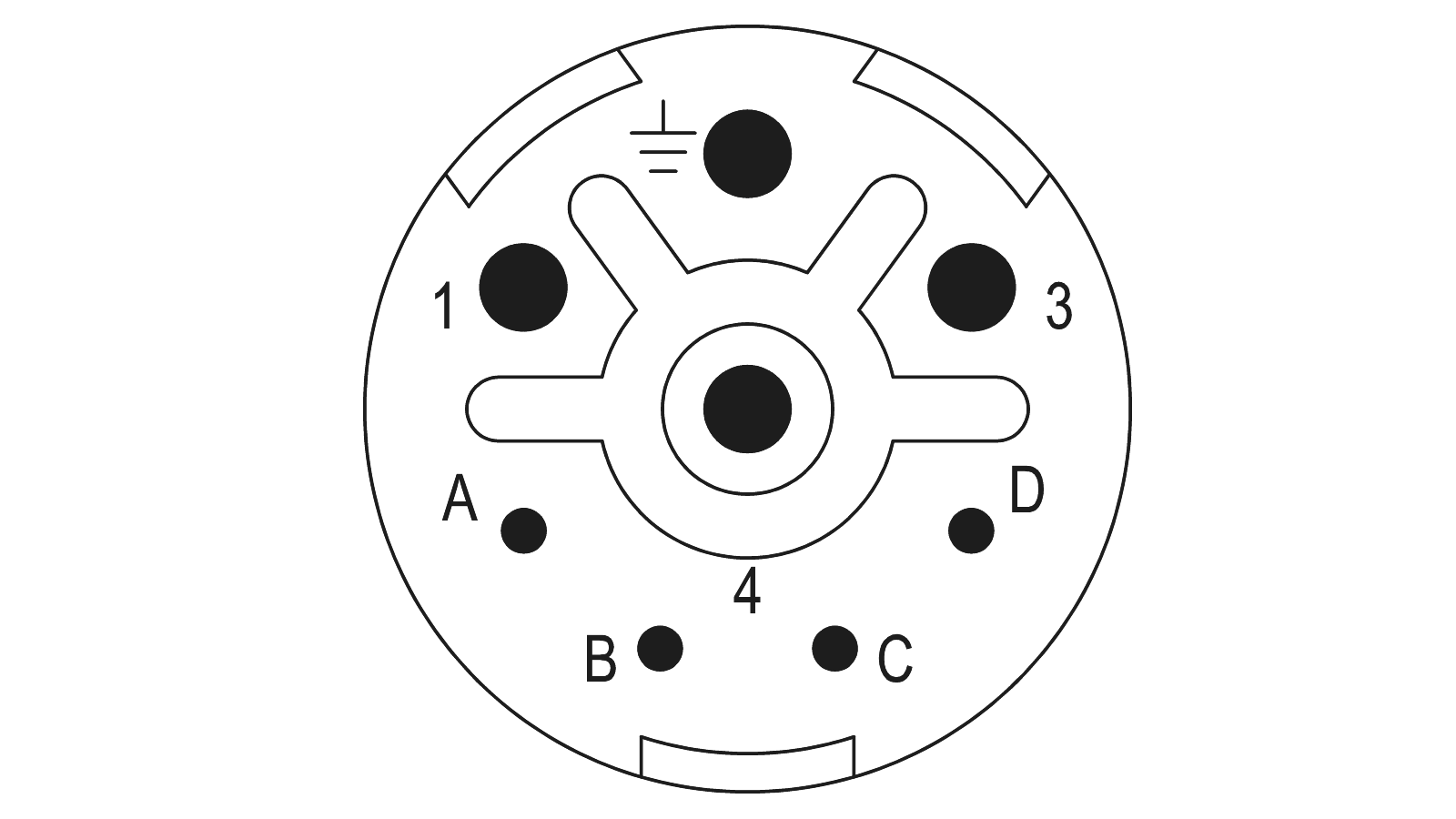

  • Image des pôles : 4 + 3 + PE
  • Codage : PE
  • Utilisation : douille
  • couleur de l'insert de contact : bleu
  • Matériau du corps isolant : PA 6, PBT
  • nombre de contacts signal : 4
  • Nombre de contacts Puissance : 3
  • Nombre de contacts PE : 1
  • contact-Ø signal : 1 mm
  • Ø des contacts Puissance : 2 mm
  • Section de raccordement du signal :0,14 - 1,5 mm².
  • Section de raccordement Puissance : 0,75 - 4 mm².
  • courant nominal du signal : 8 A
  • Puissance nominale : 28 A
  • Tension nominale pour un degré de pollution 3 Puissance : 600 V~
  • tension d'essai signal : 2500 V~
  • Tension d'essai Puissance : 4000 V~
  • Résistance d'isolement Signal : > 10^13 Ω
  • résistance de contact max. du signal : 3 mOhms
  • résistance de contact max. puissance : 3 mOhms
  • Plage de température : -40°C...+125°C
  • Degré de pollution : 3
  • Inflammabilité : V-0 (UL 94)
  • contacts de signalisation adaptés : 7010941002, 7010941022
  • contacts de puissance adaptés : 7010942002, 7010942012
  • contacts PE/FE adaptés : 7010942002, 7010942012

Sous réserve d'erreurs et de modifications techniques

Information supplémentaire

LEDs
Fabricant

Hummel
More
Nombre de pôles

8

Produit

Jeu de sertissage

Courant nominal (A)

8, 28

Tension nominale (V)

600

Degré de pollution

3

Certificats

UL

Plage de température

-40…+125°C

Section de raccordement (mm2)

0.14...1.5, 0.75...4.0

Fiches techniques

Extrait du catalogue M23 Puissance / Inserts hybrides PDF(319.35 KB)
