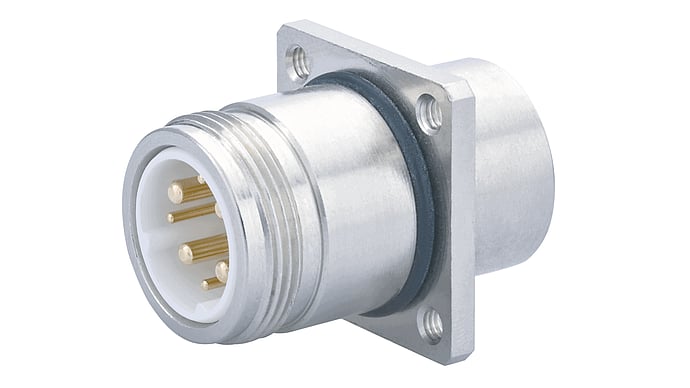

Boîtier M16 Connecteur d'appareil Montage en paroi arrière

Prix de vente (PV) par 1 pièce

CHF 12.80 hors TVA, frais de port en sus

Référence de l'article : 7845000000
Stock disponible :20 Disponible immédiatement
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

Connecteur M16 pour montage sur paroi arrière (Boîtier uniquement, insert et contacts exclus)
Le système enfichable M 16 de HUMMEL est traditionnellement très apprécié des utilisateurs. La raison en est sa grande performance pour un encombrement minimal.
.
Un immense système modulaire
La structure modulaire le permet : de nombreux HUMMEL peuvent être combinés avec de nombreux inserts de contact. Ce système, qui fonctionne comme un énorme causse modulaire, permet de réaliser un grand nombre de variantes. Il en résulte
de nombreux avantages :
.
//  un nombre énorme de combinaisons possibles
//  confection uniforme
//  disposition simple
//  stockage minimisé
//  montage et démontage sans outils spéciaux
.
C'est ainsi que fonctionne le système :
//  Choisir une série de connecteurs en fonction de l'application et du nombre de pôles souhaités.
//  Choisir le type de boîtier (connecteur de câble, accouplement, équerre, fiche d'appareil) avec le système de fermeture souhaité (fermeture à vis, TWILOCK, TWILOCK S)
//  Choisir l'insert approprié (insert à broche ou insert à douille) >voir accessoires
//  Sélectionner le nombre de contacts correspondants (broches ou douilles). >voir accessoires
.
Autres produits et modèles HUMMEL non publiés sur demande.

Données techniques

  • Forme du boîtier : Paroi arrière
  • Matériau du boîtier : alliage d'aluminium, alliage cuivre-zinc, zinc moulé sous pression
  • Matériau de la surface du boîtier : nickelé
  • Version : Paroi arrière
  • Filetage mâle côté connecteur : M16 x 0,75
  • Type de verrouillage : à visser
  • blindage : non blindé
  • Matériau des joints/bagues : FKM (FPM), NBR

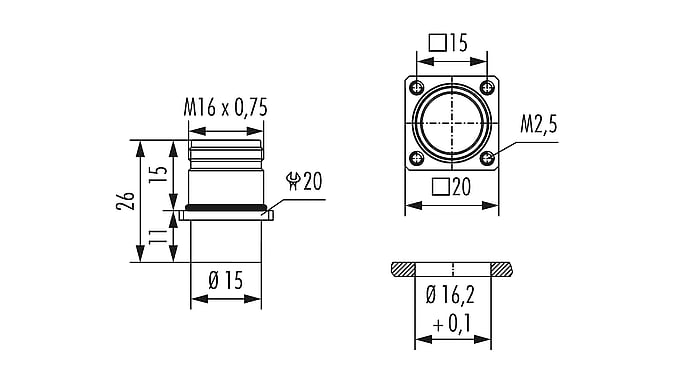

  • Dimensions de montage : Ø 16,2 + 0,1 mm
  • Bride : 20 x 20 mm
  • distance entre les trous : 15 mm
  • Diamètre des trous : 4x M2.5 mm
  • ouverture de clé (SW) : 20 mm
  • Plage de température : -40°C à +125°C
  • Degré de protection : IP67 / 69K

Sous réserve de modifications techniques

Information supplémentaire

LEDs
Fabricant

Hummel
More
Produit

Fiche de l'appareil

Section de raccordement (mm2)

0.08...2.5

Protection IP

IP67, IP69K

Certificats

IEC, UL

Plage de température

-40…+125°C

Courant nominal (A)

5, 20

Tension nominale (V)

160, 630

Degré de pollution

3

Raccordement

Raccordement par sertissage

Fiches techniques

7.845.000.000 PDF(93.25 KB)
