M12

Connecteur femelle coudé M12 SZ SIGNAL

Prix de vente (PV) par 1 pièce

CHF 6.10 hors TVA, frais de port en sus

Numéro d'article : n. a.
Emballage départ usine : 100 pièces
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

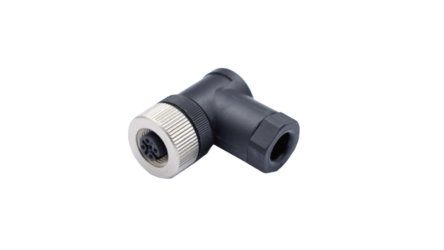

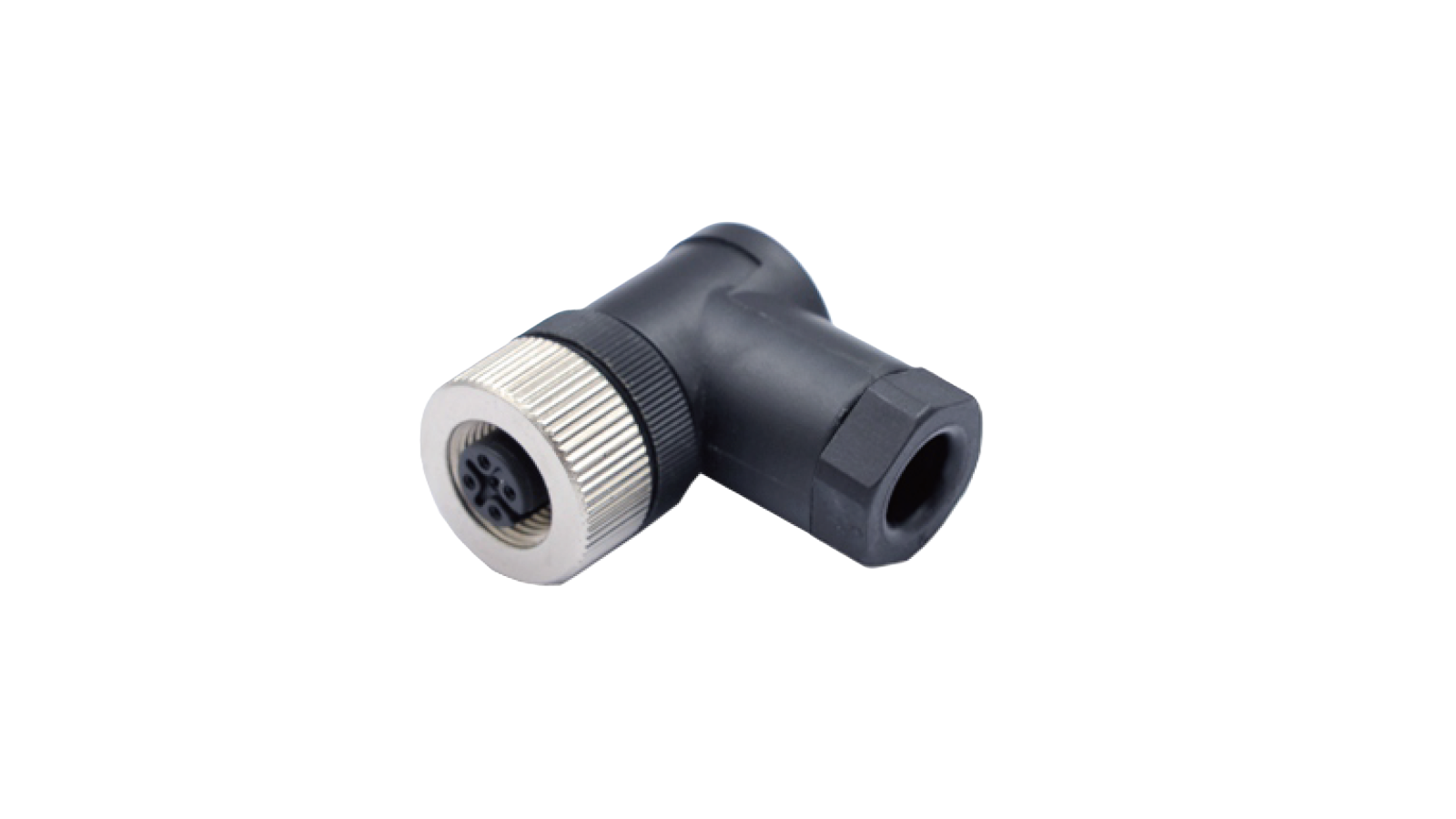

Connecteur coudé femelle M12 de SZ SIGNAL
La gamme de produits de SZ Signal comprend des
Connecteurs circulaires économiques des séries M5, M8, M9, M12, M16, M23, M40, 7/8 ", MINI-Din, MIL-C-5015, etc. Un choix confortable d'adaptateurs, de répartiteurs en Y, de boîtiers de distribution et d'autres accessoires complète la gamme. Tous les connecteurs de SZ Signal peuvent être livrés sous forme de câbles standard de catalogue ou de Confection de câbles sur mesure avec un test produit à 100%. Outre les câbles surmoulés confectionnés, SZ-Signal fournit également, pour toutes les versions, des connecteurs droits ou coudés montables sur le terrain avec des bornes à vis en plastique ou en métal blindé, ainsi que des câbles de bus de terrain dans toutes les variantes de code.

Autres produits et modèles SIGNAL non publiés sur demande.

Version : connecteur coudé (PG 9)
Matériau : métal/plastique
Nombre de pôles : 3, 4, 5, 8, 12
Codage : A, B, D

.





Données techniques

  • Raccordement : à visser
  • Section de raccordement : -
  • Plage de température : -25°C à +85°C
  • Section de raccordement : 0.14/.025/0.34mm2 (AWG 26/24/22/20)
  • Diamètre extérieur du câble : 6 - 8mm
  • Cycles de connexion : >100
  • Tension nominale : 250V, 60V, 30V
  • courant nominal : 4A, 2A, 1.5A
  • Degré de protection : IP67 / IP68
  • Résistance de contact : <10mΩ
  • Résistance d'isolement : ≥100MΩ
  • Matériau des contacts Pin : CuZn
  • Matériau des contacts femelle : CuSn
  • Surface : Au

Sous réserve d'erreurs et de modifications techniques

Information supplémentaire

Connecteurs circulaires
Produit

Prise d'appareil

Courant nominal (A)

1.5, 2, 4

Tension nominale (V)

30, 60, 250

Raccordement

Raccord à souder

Protection IP

IP67, IP68

Plage de température

-25…+85°C

Fabricant

Signal SZ

LEDs
More
Série

connecteur rond M12

Codage

A, B, D

Fiches techniques

120xxx-02-00x PDF(665.88 KB)
