Capteur de courant
Capteur de courant 100A / Plage de mesure 300A / Petit format / Haute immunité aux parasites / Courants DC, AC et pulsés

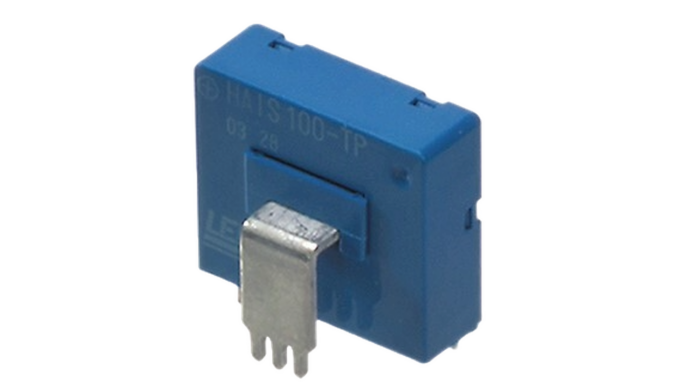

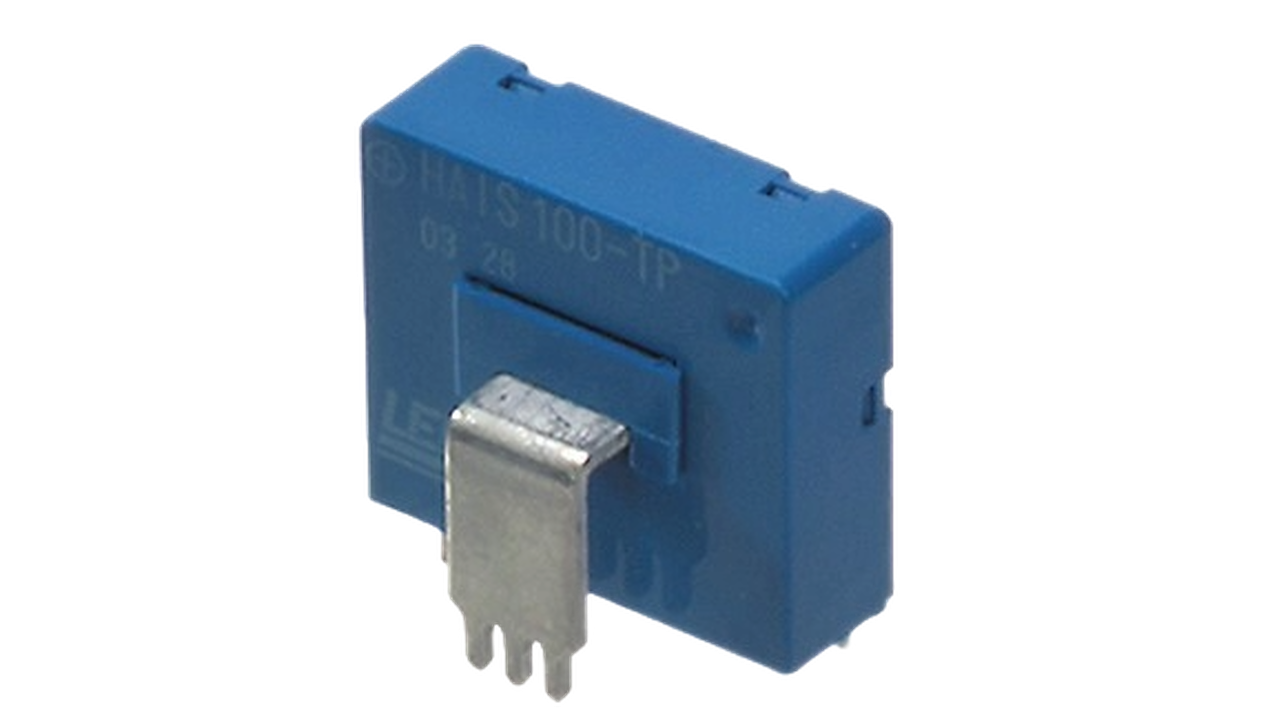

Le LEM HAIS 100-TP est un capteur de courant à effet Hall compact pour la mesure précise de courants continus et alternatifs jusqu'à ±300 A. Il est doté d'une sortie analogique et d'une sortie numérique. Avec une sortie de tension ratiométrique, une grande précision et un temps de réponse rapide, il est idéal pour les applications industrielles telles que les variateurs de fréquence, les commandes de moteur et Alimentations électriques. Grâce à l'isolation galvanique et à l'alimentation 5 V, il est facile à intégrer dans les systèmes électroniques.
CHF 30.60 hors TVA, frais de port en sus
Numéro d'article :
HAIS 100-TP
En stock : Disponible sur commande
Description
- Série : HAIS
- Capteur de courant à effet Hall en boucle fermée (AC, DC, mesure du courant pulsé)
- Séparation galvanique des circuits primaire et secondaire
- Bande passante : DC jusqu'à 50 kHz
- boîtier : plastique UL 94-V0
- Montage : PCB
- 5 ans de garantie
- Avantages : Petit format, haute résistance aux interférences
- Applications typiques : Entraînements, convertisseurs de fréquence, applications alimentées par batterie UPS, SMPS, applications de soudage
Données techniques
- Courant nominal : 100 A
- Plage de mesure : jusqu'à 300 A
- Sortie de tension, cartographie directe, ratiométrique : +2,5V+/-0,025V
- alimentation : +5V unipolaire
- Précision : ±1 %.
- Température de fonctionnement : -40 °C à +85 °C
Information supplémentaire
| Capteur de courant | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
Fiches techniques
| HAIS 100-TP | PDF(665.04 KB) |
|---|
Téléchargements
| Fichier 3D STEP HAIS 100-TP | Fichier zip (540.71 KB) |
|---|
