Capteur de courant

Capteur de courant 35A / Plage de mesure 70A / Haute précision / Temps de réaction rapide / Courants DC, AC et pulsés

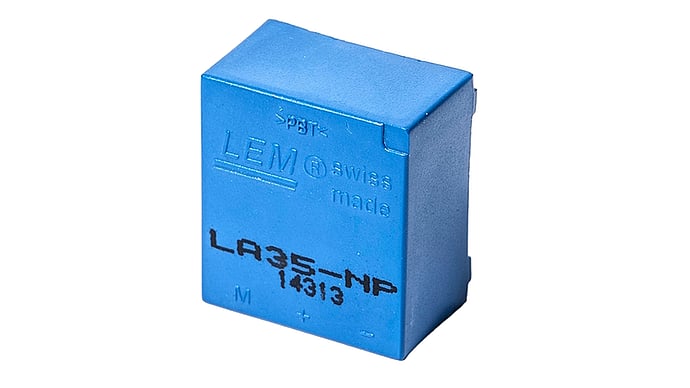

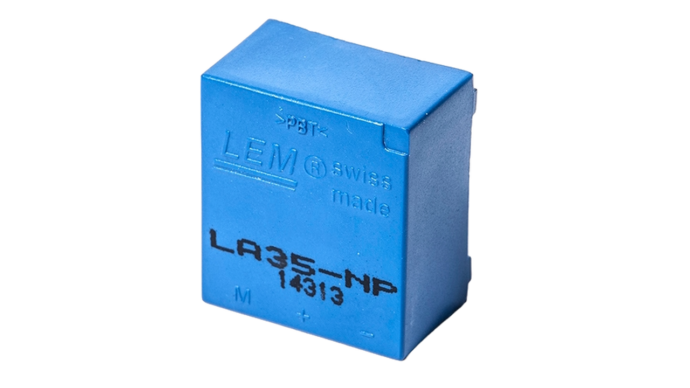

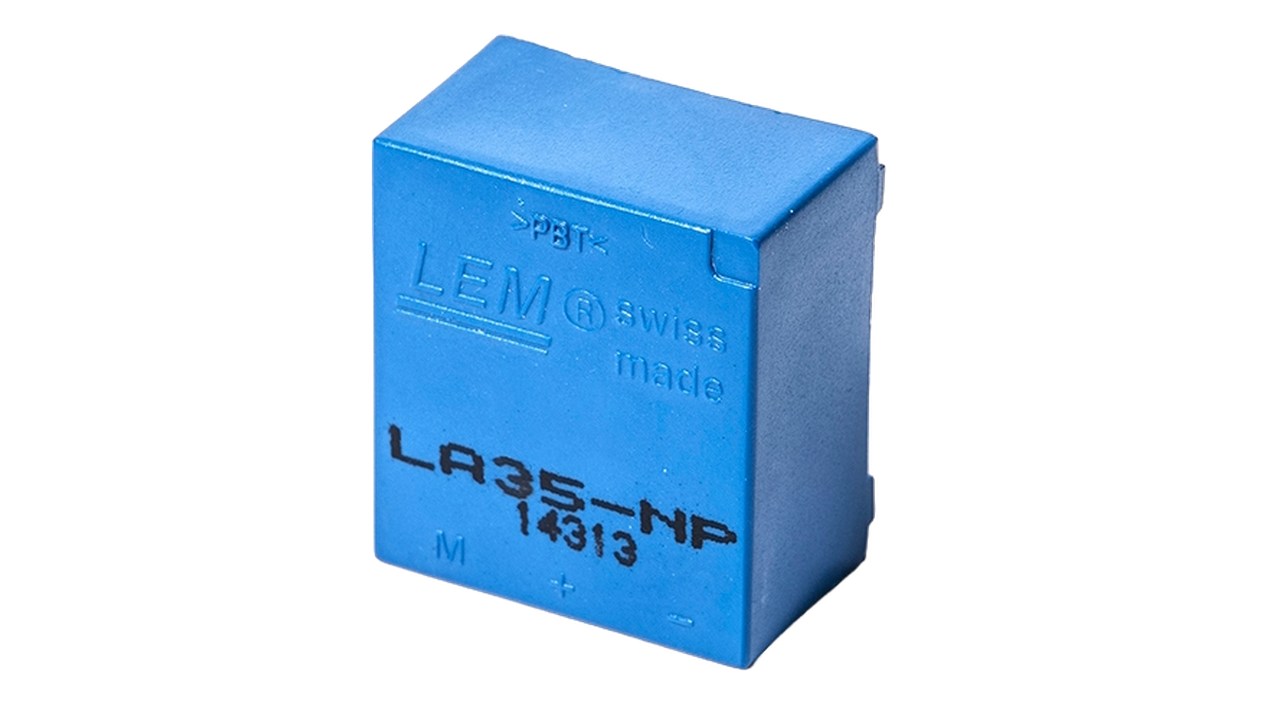

Le LEM LA 35-NP est un capteur de courant compact et de haute précision pour la mesure sans contact de courants continus et alternatifs jusqu'à ±35 A ou 70 A. Basé sur la technologie à effet Hall, il permet une surveillance isolée du courant en temps réel et convient particulièrement aux applications dans l'électronique industrielle, la technique d'entraînement, les systèmes UPS et les énergies renouvelables. Le montage sur platine le rend idéal pour une utilisation dans des appareils et systèmes compacts.

CHF 37.70 hors TVA, frais de port en sus

Numéro d'article : LA 35-NP
En stock : Disponible sur commande
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

  • Série : LA35NP
  • Capteur de courant à effet Hall en boucle fermée (AC, DC, mesure du courant pulsé)
  • Séparation galvanique des circuits primaire et secondaire
  • Bande passante : DC jusqu'à 150 kHz
  • boîtier : plastique UL 94-V0
  • Montage : PCB
  • 5 ans de garantie
  • Avantages : Excellente précision, très bonne linéarité, faible dérive thermique, temps de réponse optimisé, large bande de fréquence, aucune perte d'insertion, haute immunité aux interférences, capacité de surcharge
  • Applications typiques : Entraînements, convertisseurs de fréquence, applications alimentées par batterie UPS, SMPS, applications de soudage

Données techniques

  • courant nominal : 35 A
  • Plage de mesure : jusqu'à 70 A
  • Sortie de courant, cartographie directe : 35 mA
  • alimentation : ±15 V bipolaire
  • Précision : ±0,5 %.
  • Température de fonctionnement : -25 °C à +70 °C

Information supplémentaire

Capteur de courant
Courant primaire Ipn

35A

Signal primaire

AC + DC

Plage de mesure Ipm

+/-70A

Signal de sortie secondaire

35mA

Traitement du signal

Imagerie directe

Approvisionnement

+/-15Vdc

Précision

0.5%

Plage de température

-25…+70°C

Largeur de bande de fréquence

DC...150kHz

Temps de réponse (typ.)

<1µs

Montage du boîtier

Circuit imprimé

Application

Industrie

LEDs
Fabricant

LEM

Fiches techniques

LA 35-NP PDF(490.12 KB)

Téléchargements

Fichier 3D STEP LA 35-NP Fichier zip (102 KB)
