Capteur de courant
Capteur de courant 1500A / Plage de mesure 1500A / Haute précision / Temps de réaction rapide / Technologie Fluxgate (Automobile)

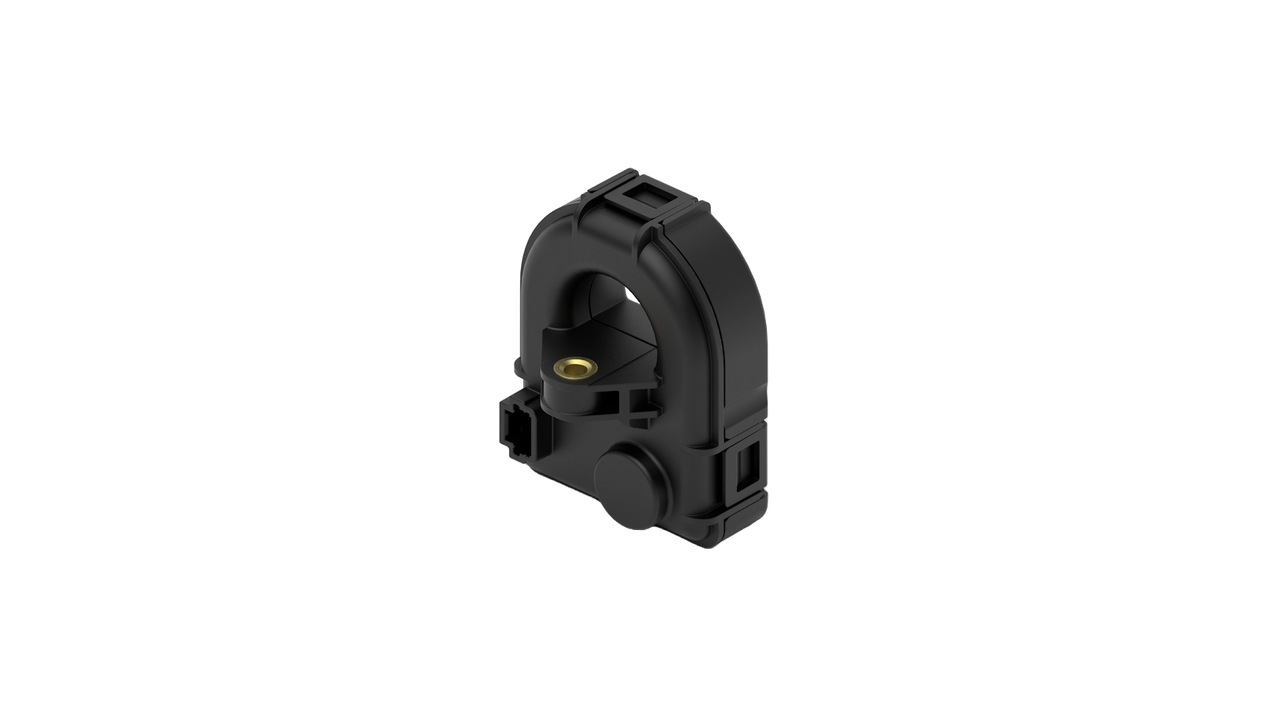

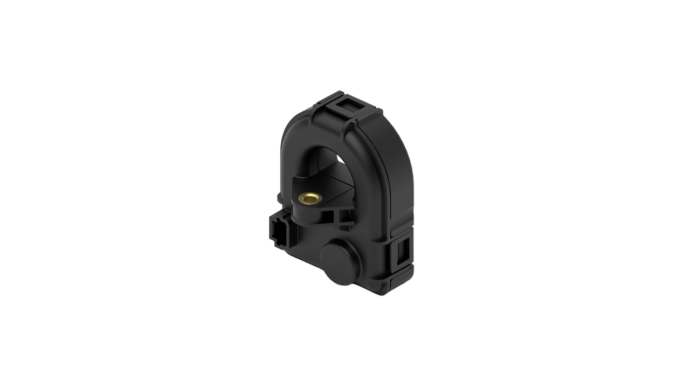

Le CAB SF 1500-000 fait partie de la série CAB de haute précision de LEM et est un capteur deCapteur de courant boucle fermée basé sur le fluxgate, développé pour des mesures de courant particulièrement précises dans les applications automobiles liées à la sécurité comme les systèmes de gestion de batterie, les chargeurs embarqués ainsi que les véhicules hybrides et électriques. Il mesure des courants de l'ordre de ±1500 A, dispose d'une interface de bus CAN intégrée et répond aux exigences les plus élevées en matière de sécurité fonctionnelle selon la norme ISO 26262 (ASIL C).
Numéro d'article :
CAB-SF-1500-000
Stock disponible :1750 Disponible immédiatement
Veuillez vous identifier pour l'affichage des prix.
Description
- Série : CAB1500S
- Boucle ouverte Fluxgate CAB
- Séparation galvanique des circuits primaire et secondaire
- Montage : Panneau
- 5 ans de garantie
- Avantages : Faible offset, haute précision, compatible avec les applications 800 V selon IEC 60664-1
- Applications typiques : Gestion de la batterie du véhicule dans les véhicules tout électriques et hybrides
Données techniques
- Courant nominal : 1500 A
- Plage de mesure : jusqu'à 1500 A
- Signal de sortie : CAN
- alimentation : +8 ...16V unipolaire
- Précision : ±0,5 %.
- Température de fonctionnement : -40 °C à +85 °C
Information supplémentaire
| Capteur de courant | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
| LEDs | ||||||||||||||||||||
|
||||||||||||||||||||
Fiches techniques
| Fiche technique CAB SF-1500-000 | PDF(979.38 KB) |
|---|---|
| Manuel d'application CAB SF 1500 | PDF(2.7 MB) |
Téléchargements
| Fichier 3D STEP CAB SF-1500-000 | Fichier zip (729.86 KB) |
|---|
