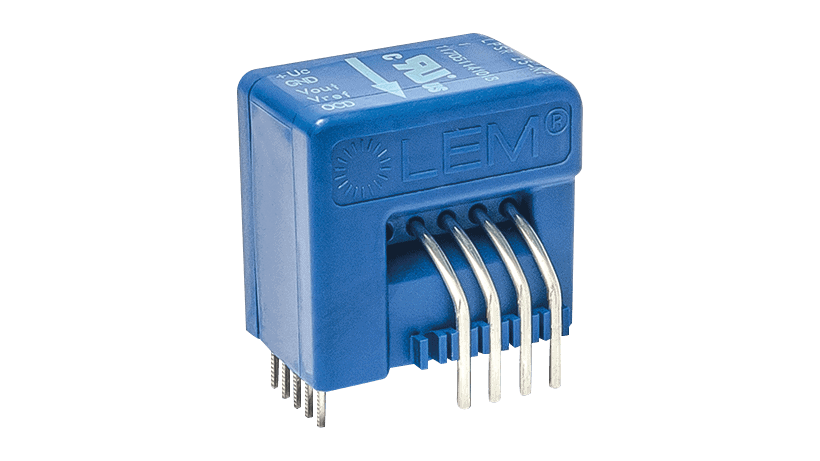

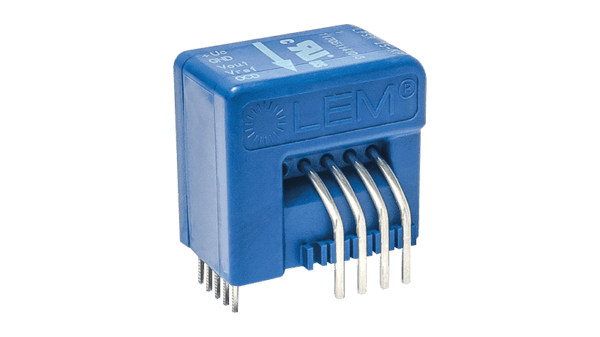

Capteur de courant
Capteur de courant 15A / DC, AC, Pulse / compact / OCD Sortie / Multi Range
CHF 17.70 hors TVA, frais de port en sus
Numéro d'article :
LPSR 15-NP
Stock:50 Livraison immédiate
Description
- Mesure du courant DC, AC et du courant pulsé avec séparation galvanique
- Mesures de courant de 3,75 à 15 ARMS nominaux
- Faible dérive de l'offset
- Référence Access OUT & IN (0,5 à 2,75V) sur une broche séparée
- Empreinte primaire plus grande avec 4 broches pour une ligne de fuite et une distance d'air plus grandes de 9,5mm - donc une isolation plus élevée
- Sortie de détection de surintensité sur une broche séparée
- Prix attractif
- 5 ans de garantie
- Design compact
- Fabricant LEM
Données techniques
- Alimentation unipolaire 0, +5 V
- Tension de test d'isolation : jusqu'à 4.3KVRMS / 50 Hz / 1 min
- Technologie d'effet Hall en boucle fermée basée sur le circuit ASIC breveté de LEM
- Plage de températures de fonctionnement : -40°C à + 105°C
- Sortie de tension (0,625V pour Ipn)
- Temps de réaction court 0,4 µs
Remarque
- 4 configurations de connexion primaire différentes sont possibles pour chaque modèle, ce qui permet de mesurer des courants de 1/2, 1/3 et 1/4 d'Ipn avec une haute résolution.
- Mesure de courant bipolaire malgré une alimentation unipolaire 0/+5V
Information supplémentaire
| Capteur de courant | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||
| LEDs | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
Fiches techniques
| LPSR 15-NP | PDF(1.37 MB) |
|---|
Téléchargements
| Fichier 3D Step LPSR 15-NP | Fichier zip (519.36 KB) |
|---|
