Fluxgate Capteur de courant 25A / DC, AC, Pulse / faible dérive / multi-gamme

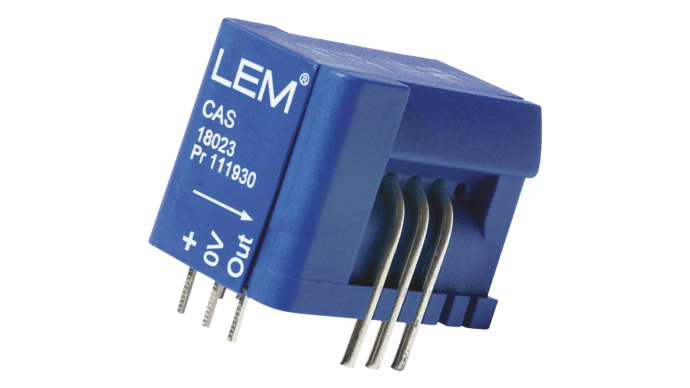

Name: CAS 25-NP - LEM Fluxgate Capteur de courant 25A / DC, AC, Pulse / faible dérive / multi-gamme
Brand: LEM
SKU: CAS 25-NP
Price: 15.05 CHF
Availability: InStock

Capteur de courant compact Fluxgate, alimentation unipolaire (+5V) 3 broches primaires.

CHF 15.05 hors TVA, frais de port en sus

Numéro d'article : CAS 25-NP

Stock disponible :550 Disponible immédiatement

Recommander :

Demande de délai de livraison Imprimer le PDF

Description

Faible dérive de l'offset et du gain
Plage de mesure allant jusqu'à 3 x IPN
Prix attractif Montage de circuits imprimés
5 ans de garantie
Design compact (hauteur réduite de 30% par rapport au LTS)
La surface de circuit imprimé nécessaire est de 2.93cm².
Le poids du convertisseur est de 9g
Haute précision à +85°C : 2,5 à 3% de l'IPN
Fabricant LEM

Données techniques

Mesure des courants DC, AC et des courants pulsés avec isolation galvanique
Tension d'alimentation unipolaire +5Vdc
Tension d'essai : jusqu'à 4.3kVrms / 50Hz / 1min
Technologie Fluxgate
Sortie de tension
Bande passante DC jusqu'à 300kHz (+/-3dB), 200kHz (+/-1dB)
Temps de réponse rapide 0.3µs

Information supplémentaire

Capteur de courant

Courant primaire Ipn	8.34A, 12.5A, 25A
Signal primaire	AC + DC
Plage de mesure Ipm	+/-85A
Signal de sortie secondaire	+2.5V +/-0.625V
Traitement du signal	Imagerie directe
Approvisionnement	+5Vdc
Précision	0.8%
Plage de température	-40…+85°C
Largeur de bande de fréquence	DC...300kHz
Temps de réponse (typ.)	<0.3µs
Autres fonctions	Multi Gamme
Montage du boîtier	Circuit imprimé
Application	Industrie

LEDs

Fabricant	LEM

Fiches techniques

CAS 25-NP	PDF(798.77 KB)

Téléchargements

Fichier 3D Step CAS 25-NP	Fichier zip (1.01 MB)
