Montage sur circuit imprimé DC/DC

11W Convertisseurs DC/DC, entrée 2.75...6V, sortie 0.6...5.74V/2000mA, QFN

CHF 2.25 hors TVA, frais de port en sus

Numéro d'article : RPZ-2.0-CT
En stock : Disponible sur commande
Emballage départ usine : 10 pièce
10+ CHF 2.25 CHF 2.15 (4% économiser)
25+ CHF 2.15 CHF 2.10 (6% économiser)
50+ CHF 2.10 CHF 2.05 (8% économiser)
100+ CHF 2.05 CHF 2.00 (11% économiser)
SouhaitsSouhaits
Souhaits
Questions
Demande de délai de livraison  Imprimer le PDF

Description

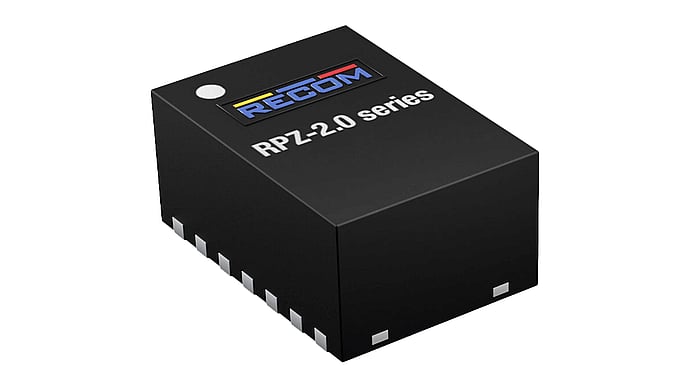

Le RPZ-2.0 est un convertisseur abaisseur synchrone avec inductance intégrée dans un minuscule boîtier QFN optimisé thermiquement de 2,5 mm x 3,5 mm x 1,6 mm. La plage d'entrée s'étend de 2,75 à 6 VDC. La tension de sortie peut être réglée dans la plage de 0,6V à 5,74V à l'aide de deux résistances. Le courant de sortie peut atteindre 2A et est entièrement protégé contre les courts-circuits permanents, les surintensités de sortie ou les erreurs dues à la surchauffe. Grâce à son courant élevé et à sa petite taille, le RPZ-2.0 est idéal pour les systèmes d'imagerie, les architectures d'alimentation décentralisées, les modules optiques, les alimentationsAlimentations électriques FPGA, ASIC et DSP, ainsi que les appareils portables alimentés par batterie dans les applications de télécommunications et industrielles.

Données techniques

  • 2,75 - 6VDC Plage d'entrée
  • Profil bas 1,6 mm
  • Base ultra-compacte 2,5×3,5mm
  • Sortie réglable de 0,6 à 5,74V
  • 2A Courant de sortie
  • Jusqu'à 90°C de température ambiante à pleine charge
  • Solution intégrée

Information supplémentaire

Convertisseur DC-DC
Tension de sortie (Vdc)

1.2, 1.5, 1.8, 2.5, 3.3, 5, 5.1

Plage de tension de sortie (Vdc)

0.6...5.74

Puissance (W)

11

Courant de sortie (mA)

2000

Tension d'entrée nominale (Vdc)

3.3, 5

Isolation des E/S

non isolé

Régulation

Régulé

Forme de construction

QFN

Longueur (mm)

3.5

Largeur (mm)

2.5

Hauteur (mm)

1.6

Fabricant

Recom
LEDs
More
Plage de tension d'entrée (Vdc)

2.75...6

Plage de température

-40…+125°C

Rendement typ.

82%

Fiches techniques

Spécification RPZ-2.0 PDF(853.24 KB)

Téléchargements

Fichier 3D Step RPZ-2.0 Fichier zip (296.99 KB)
