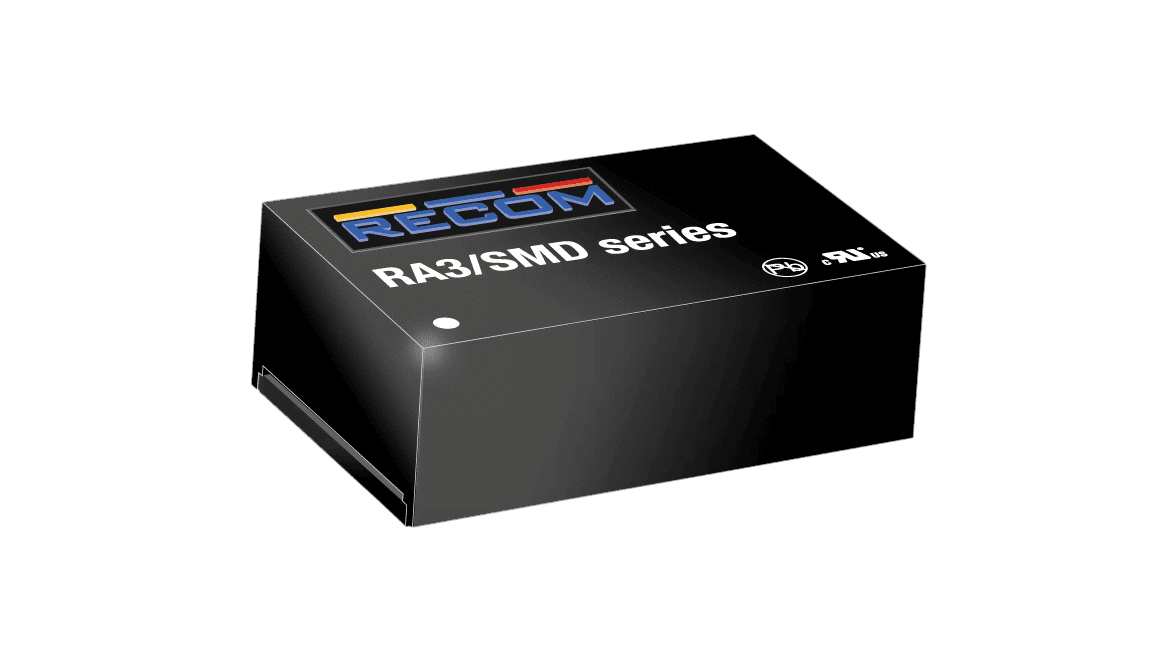

3W Convertisseurs DC/DC, entrée 24V +/-10%, sortie +20V/+75mA / -5V/-300mA, SMD

Name: RA3-242005D/SMD - Recom - 3W Convertisseurs DC/DC, entrée 24V +/-10%, sortie +20V/+75mA / -5V/-300mA, SMD
Brand: Recom
SKU: RA3-242005D/SMD
Price: 11.75 CHF
Availability: InStock

CHF 11.75 hors TVA, frais de port en sus

Numéro d'article : RA3-242005D/SMD

En stock : Disponible sur commande

Emballage départ usine : 16 pièce

Délai de livraison prévu : 1 à 2 semaines pour les quantités jusqu'à 1000 pièces

10+ ~~CHF 11.75~~ CHF 11.20 (4% économiser)

25+ ~~CHF 11.20~~ CHF 10.90 (7% économiser)

50+ ~~CHF 10.90~~ CHF 10.70 (8% économiser)

100+ ~~CHF 10.70~~ CHF 10.40 (11% économiser)

Recommander :

Demande de délai de livraison Imprimer le PDF

Description

La série RA3 comprend des convertisseurs DC/DC de 3 watts, spécialement conçus pour alimenter les drivers de grille de transistor. Les modules sont disponibles avec des tensions d'entrée de 5, 12 ou 24 VDC, avec des sorties asymétriques simples ou doubles, afin de couvrir les transistors Si-, SiC et GaN les plus récents sur le marché actuel. La conception CMS compacte permet de minimiser l'espace nécessaire sur le circuit imprimé, en particulier pour les circuits imprimés multicouches. Les modules offrent une isolation robuste de 5,2kVDC/1min et une capacité d'isolation de moins de 10pF. La plage de températures de fonctionnement de -40°C à +85°C à pleine charge répond aux exigences environnementales difficiles pour les énergies renouvelables telles que les onduleurs solaires, le chauffage par induction, les télécommunications, les chargeurs de batterie EV et les entraînements de moteur.

Données techniques

Convertisseur DC/DC isolé de 3W
Isolation élevée 5,2kVDC/1min
Large plage de températures de fonctionnement : -40°C à +85°C
Idéal pour les performances de commande de grille IGBT/Si/SiC/GaN
Certifié IEC/EN/UL CSA 62368-1
Moins de 10pF Capacité d'isolation
Boîtier compact DIP16 SMD

Information supplémentaire

Convertisseur DC-DC

Tension de sortie (Vdc)	+20 / -5
Puissance (W)	3
Courant de sortie (mA)	+75 / -300
Tension d'entrée nominale (Vdc)	24
Rapport de tension d'entrée	+/-10%
Isolation des E/S	5200Vdc
Régulation	Non réglementé
Forme de construction	CMS
Longueur (mm)	23.4
Largeur (mm)	15
Hauteur (mm)	8.5
Application	IGBT, ITE/AV
Fabricant	Recom

LEDs

Plage de tension d'entrée (Vdc)	21.6...26.4
Plage de température	-40…+85°C
Rendement typ.	81%

Fiches techniques

Fiche technique RA3	PDF(243.15 KB)

Téléchargements

3D Step File RA3	Fichier zip (934.61 KB)
