1W Convertisseurs DC/DC, entrée 3.3V +/-10%, sortie 3.3V/303mA, SMD

Name: R1SX-3.33.3-R - Recom - 1W Convertisseurs DC/DC, entrée 3.3V +/-10%, sortie 3.3V/303mA, SMD
Brand: Recom
SKU: R1SX-3.33.3-R
Price: 3.00 CHF
Availability: InStock

CHF 3.00 hors TVA, frais de port en sus

Numéro d'article : R1SX-3.33.3-R

En stock : Disponible sur commande

Emballage départ usine : 450 pièce

Délai de livraison prévu : 1 à 2 semaines pour les quantités jusqu'à 1000 pièces

Recommander :

Demande de délai de livraison Imprimer le PDF

Description

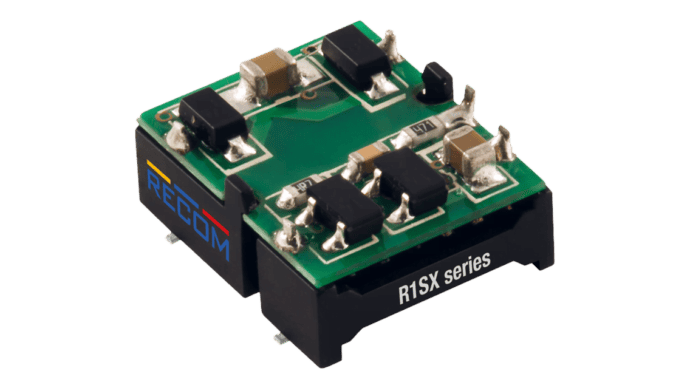

Convertisseurs DC/DC CMS 1W isolés en open frame, plats et économiques, avec une seule sortie. Le R1SX est disponible avec des entrées de 3,3V ou 5V et offre une seule sortie non régulée de 3,3V ou 5V. Il n'y a pas d'exigence de charge minimale et la consommation de courant de repos est inférieure à 150mW. L'isolation standard est de 1kVDC/1s, une version /H avec 3kVDC/1s est disponible. La température de fonctionnement est comprise entre -40°C et +100°C sans derating. L'affectation des broches correspond au standard industriel et est compatible avec la série R1S, mais avec une hauteur réduite de moitié. Les convertisseurs sont entièrement certifiés selon les normes IEC/EN/UL62368 et IEC/EN/UL60950 et sont conformes à la directive RoHS 10/10. La conformité CEM de classe A ne nécessite qu'un condensateur d'entrée et la conformité CEM de classe B ne nécessite qu'un simple filtre LC peu coûteux. L'emballage standard est la bande et la bobine.

Données techniques

1W de puissance dans un boîtier SMD
Pin compatible avec la série R1S
Température de fonctionnement de -40°C à +100°C à pleine charge
Isolation élevée 3kVDC/1 seconde ou 1kVDC/1 seconde
Certifié IEC/EN/UL62368-1, rapport CB
5000m de fonctionnement

Information supplémentaire

Convertisseur DC-DC

Tension de sortie (Vdc)	3.3
Puissance (W)	1
Courant de sortie (mA)	303
Tension d'entrée nominale (Vdc)	3.3
Rapport de tension d'entrée	+/-10%
Isolation des E/S	1000Vdc
Régulation	Non réglementé
Forme de construction	CMS
Longueur (mm)	12.75
Largeur (mm)	11.1
Hauteur (mm)	5.8
Application	ITE/AV
Fabricant	Recom

LEDs

Plage de tension d'entrée (Vdc)	2.97...3.03
Plage de température	-40…+100°C
Rendement typ.	74%

Fiches techniques

Fiche technique R1SX	PDF(669.32 KB)

Téléchargements

Fichier 3D Step R1SX	Fichier zip (920.64 KB)
