NexiusZoom (EVO) – Euromex. Microscopes de haute précision pour la Suisse.

Les stéréomicroscopes Euromex NexiusZoom, NexiusZoom ESD et NexiusZoom Evo constituent une solution performante pour les examens, inspections et analyses exigeants de surfaces et d'échantillons biologiques. Leur optique zoom de haute qualité permet une observation précise et fournit des images en trois dimensions pour des examens microscopiques détaillés.

Cette série convient ainsi aussi bien aux analyses biologiques et à la formation qu'aux inspections techniques, aux analyses de surface et aux applications de laboratoire exigeantes. Dans le domaine ESD de la fabrication électronique notamment, elle permet un contrôle précis des circuits imprimés, des composants CMS et des assemblages électroniques.

OBJECTIFS

Le NexiusZoom standard est équipé d'un objectif achromatique plan 1:6,7 offrant un grossissement de 0,67x à 4,5x. Champ de vision de 33 mm à 4,9 mm. Grande distance de travail de 110 mm

Le NexiusZoom Evo est équipé d'un objectif achromatique plan 1:8,4
offrant un grossissement de 0,65x à 5,5x. Champ de vision de 35,4 mm à 4,2 mm. Grande distance de travail de 110 mm.

TÊTE

Tête binoculaire et trinoculaire avec tube incliné à 45°. Réglage de la dioptrie de ± 5 dioptries sur les deux oculaires. Distance interpupillaire réglable de 54 mm à 75 mm. La tête trinoculaire est fournie avec un séparateur de faisceau à chemin optique fixe (50:50). Les modèles NexiusZoom EVO sont désormais équipés d’un système de crans d’arrêt.

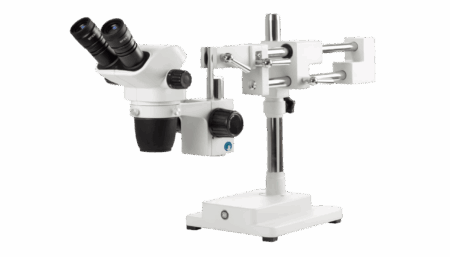

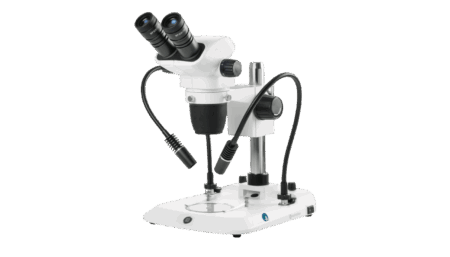

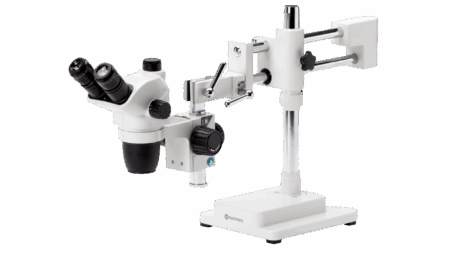

NexiusZoom 0,67-4,5 (WF10x/22 mm)

Le NexiusZoom classique offre un facteur de zoom compris entre 0,67 et 4,5× et s'utilise avec des oculaires grand champ WF10×/22 mm. Cette combinaison permet une observation précise des composants, des surfaces et des assemblages électroniques.

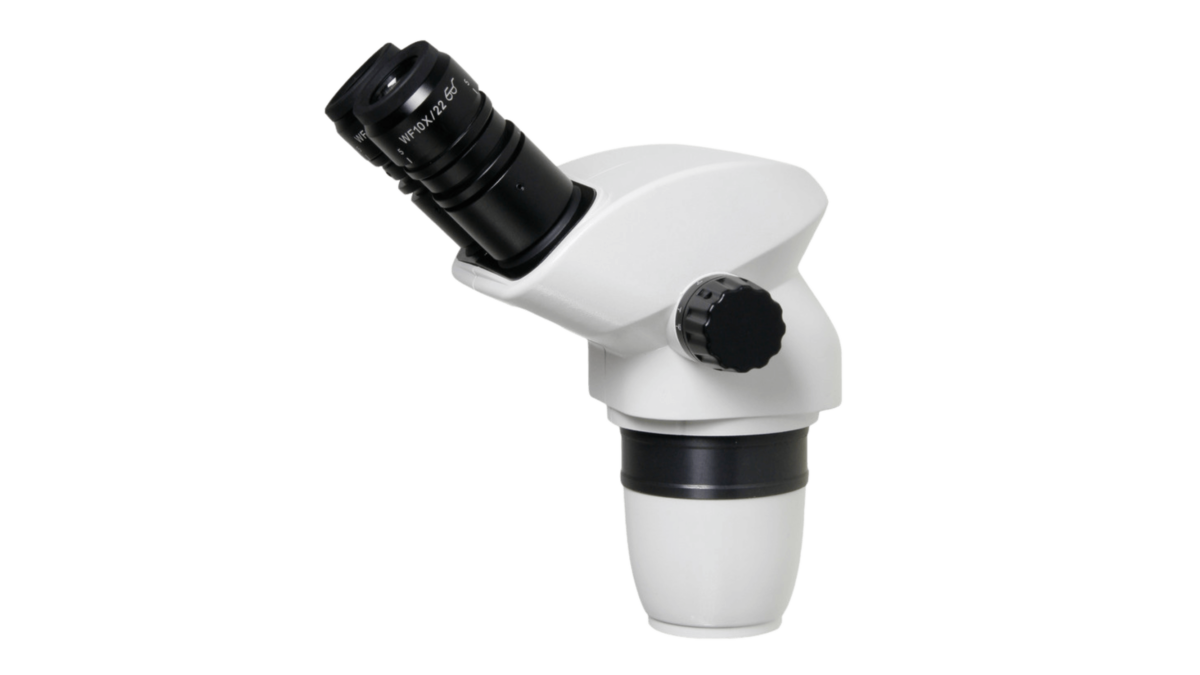

Tête de microscope binoculaire

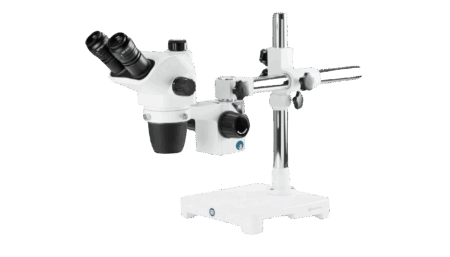

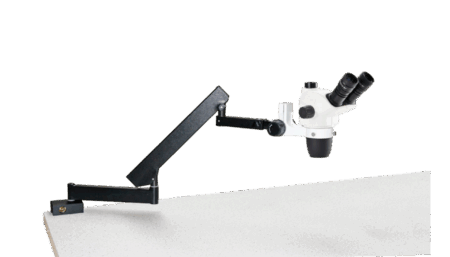

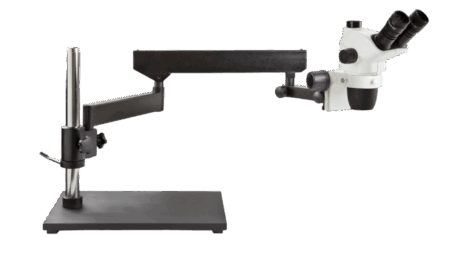

Tête de microscope trinoculaire

NexiusZoom Evo 0,65-5,5 (WF10x/23 mm)

Le NexiusZoom EVO offre une plage de zoom étendue de 0,65 à 5,5×. Les oculaires à champ large WF10×/23 mm offrent en outre un champ de vision légèrement plus large. L'EVO est ainsi particulièrement adapté aux applications nécessitant à la fois une bonne vue d'ensemble et un grossissement plus élevé pour les détails.

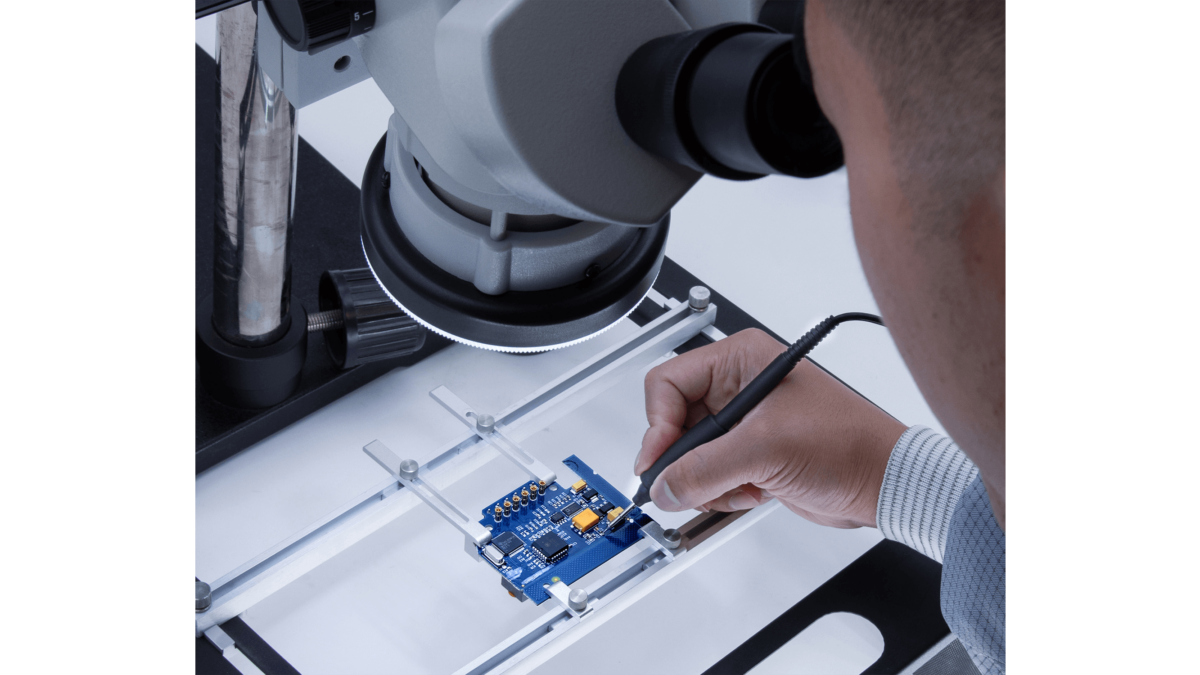

Utilisation dans le domaine de l'électronique et dans le domaine ESD

Ces deux modèles conviennent à l'inspection des circuits imprimés, des composants CMS, des composants électroniques et des assemblages. Dans des postes de travail ESD ou des zones EPA équipés en conséquence , ils peuvent être utilisés pour le contrôle visuel, le contrôle qualité, l'assemblage et les retouches. NexiusZoom.
