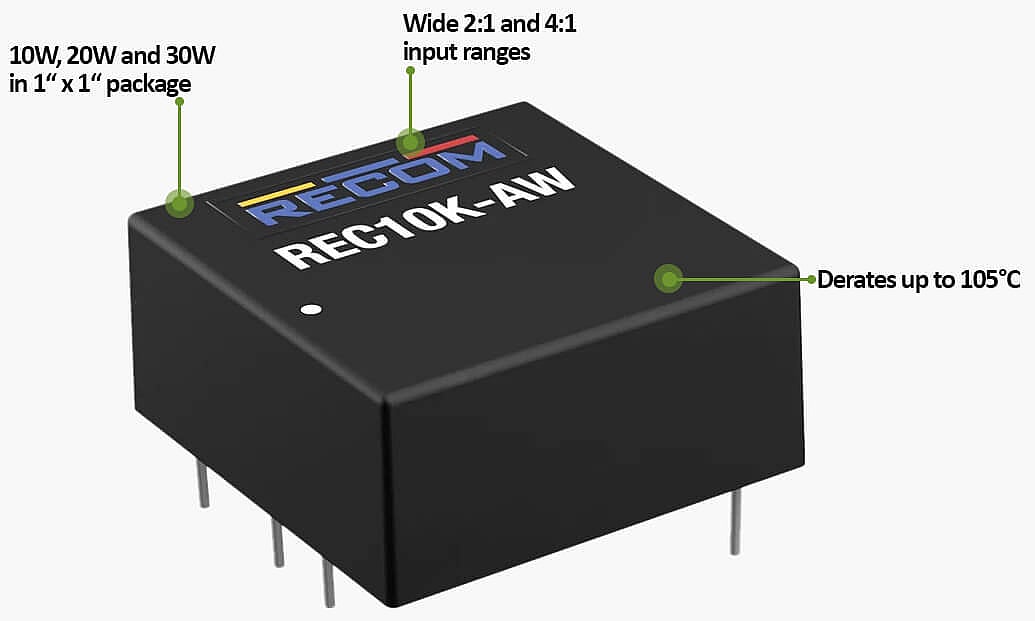

Die neuste Generation an kostengünstigen DC/DC-Leistungsmodulen ist jetzt noch leistungsstärker – mit einer Nennleistung von bis zu 30W und einem weiten Eingangsbereich in einem nur 1×1 Zoll großen und 0,4 Zoll hohen Gehäuse (25,4 x 25,4 x 10,2mm).

Die Bauteile REC10K, REC20K und REC30K sind in Ausführungen mit 10W, 20W und 30W Ausgangsleistung erhältlich und bieten einen breiten 4:1-Eingangsbereich mit Spannungen von 9-36V bzw. 18-75VDC. Sie verfügen über eine Vielzahl präzise geregelter Ausgangsspannungen, darunter 3,3V, 5V, 9V, 12V, 15V, 24V sowie +/-5V, +/-12V, +/-15V und +/-24V (nur REC10K). Der REC30K bietet zudem eine hocheffiziente Option mit einem 2:1-Eingangsbereich von 36-75VDC. Die Ausgangsspannungen lassen sich um +/-10% trimmen, und eine Remote ON/OFF-Funktion ist ebenfalls vorhanden.
Die Bauteile sind nach IEC/EN/UL62368-1 zertifiziert und bieten eine Isolationsspannung von 2kVDC/1 Minute (1,6kVDC/1 Minute für den REC10K). Sie arbeiten zuverlässig in einem Umgebungstemperaturbereich von -40°C bis +105°C mit Derating (bis zu 100°C für den REC10K). Externe Filter gemäss Datenblatt ermöglichen die Einhaltung der EMV-Normen für leitungsgebundene Störemissionen der Geräteklassen A und B.
Zudem bieten die Wandler Schutzfunktionen gegen Unterspannung, Überstrom, Überspannung und Kurzschluss und verfügen über eine hohe mittlere Betriebsdauer zwischen Ausfällen (MTBF) von bis zu 1,5 Mhrs bei 25°C gemäss MIL-HBK-217-F. Diese Bauteile sind besonders geeignet für Anwendungen, bei denen eine hohe Leistungsdichte und Kosteneffizienz entscheidend sind, ohne Abstriche bei der Leistung oder Zuverlässigkeit zu machen. Typische Einsatzgebiete umfassen Gebäude- und Heimautomatisierung, Daten- und Telekommunikation, Energieversorgung, Industrieautomatisierung sowie Test- und Messsysteme.
-
REC10K-AW Serie 10 Watt DC-DC Wandler mit 4:1 Eingang, 1″x1″CHF 10.80 -

REC30K-2412DZ
30W DC/DC-Wandler, Eingang 9…36V, Ausgang +-12V/+-1250mACHF 21.30Lieferbar auf Bestellung -

REC30K-2412SZ
30W DC/DC-Wandler, Eingang 9…36V, Ausgang 12V/2500mACHF 21.30Lieferbar auf Bestellung -

REC30K-2415DZ
30W DC/DC-Wandler, Eingang 9…36V, Ausgang +-15V/+-1000mACHF 21.30Lieferbar auf Bestellung -

REC30K-2415SZ
30W DC/DC-Wandler, Eingang 9…36V, Ausgang 15V/2000mACHF 21.30Lieferbar auf Bestellung -

REC30K-4805S
30W DC/DC-Wandler, Eingang 36…75V, Ausgang 5V/6000mACHF 19.35Lieferbar auf Bestellung -

REC30K-4805SZ
30W DC/DC-Wandler, Eingang 18…75V, Ausgang 5V/6000mACHF 21.30Lieferbar auf Bestellung -

REC30K-4812S
30W DC/DC-Wandler, Eingang 36…75V, Ausgang 12V/2500mACHF 19.35Lieferbar auf Bestellung -

REC30K-4812SZ
30W DC/DC-Wandler, Eingang 18…75V, Ausgang 12V/2500mACHF 21.30Lieferbar auf Bestellung -

REC30K-4815SZ
30W DC/DC-Wandler, Eingang 18…75V, Ausgang 15V/2000mACHF 21.30Lieferbar auf Bestellung -

REC30K-2405SZ
30W DC/DC-Wandler, Eingang 9…36V, Ausgang 5V/6000mACHF 21.30Lieferbar auf Bestellung -
REC20K-AW Serie 10 Watt DC-DC Wandler mit 4:1 Eingang, 1″x1″CHF 16.10 – CHF 16.40
